"خط تولید جوش خرپایی میلگرد کامپیوتری (SGHJ-IV)"
اطلاعات تجهیزات
نماینده قانونی: کوی هائو
تلفن: 13395378282
آدرس: منطقه توسعه اقتصادی، شهر جینینگ، استان شاندونگ
وب سایت: www.sdsgzn.com
فهرست مطالب
من.مقدمه ای بر پروژه PC Composite Slab 3
1. بررسی اجمالی پروژه3
2. مقدمه فرآیند تولید4
محصول نهایی خرپا میلگرد کامپیوتری (خرپا با زاویه راست)5
II.عملکرد تجهیزات و پارامترهای فنی 6
1. پارامترهای فنی خط تولید خرپا میلگرد6
1.1 بررسی اجمالی تجهیزات6
1.2 ترکیب تجهیزات خط تولید خرپا میلگرد6
1.3 پارامترهای فنی تجهیزات:7
1.4 ویژگی های تجهیزات8
1.5 پیکربندی تجهیزات و برندهای قطعات10
2. دستگاه آب خنک کننده11
2.1 مشخصات فنی واحد خنک کننده جعبه هوا خنک:11
3. کمپرسور هوا12
1. پارامترهای فنی ماشین پیچ هوا خنک13
من.مقدمه ای بر پروژه PC Composite Slab
1. مقدمه ای بر پروژه PC Composite Slab
1. بررسی اجمالی پروژه
دال کف کامپوزیت یک فرم سازه ای است که ترکیبی از بتن پیش ساخته و ریخته گری در محل است.صفحه نازک پیش تنیده (ضخامت 5-8 سانتی متر) با لایه بتنی ریخته شده در محل فوقانی یکپارچه می شود تا یک ساختار یکپارچه را تشکیل دهد و با هم کار کند.تقویت کننده اصلی پیش تنیده صفحه نازک به عنوان تقویت کننده اصلی دال کف کامپوزیت عمل می کند، در حالی که لایه فوقانی ریخته گری در محل فقط به تقویت ممان منفی و تقویت سازه نیاز دارد.صفحه نازک پیش تنیده همچنین به عنوان قالب پایین برای لایه بتن ریخته گری شده در محل عمل می کند و نیاز به پشتیبانی قالب اضافی را از بین می برد.سطح زیرین صفحه نازک صاف و یکنواخت بوده و پس از عملیات مفصلی نیازی به گچ کاری سقف نیست.این دال های کامپوزیت کف دارای مزایای یکپارچگی کلی، استحکام بالا، مقاومت در برابر ترک خوب، عدم افزایش مصرف فولاد و صرفه جویی در قالب بندی هستند.علاوه بر این، عدم وجود تکیه گاه قالب برای دال کف ریخته‌شده در محل، امکان نصب زودهنگام دیوارهای پارتیشن بتنی پیش ساخته بزرگ را فراهم می‌آورد و در نتیجه دوره کلی ساخت را کوتاه می‌کند.
محدوده کاربرد و طبقه بندی
این دال‌های کف برای ساختمان‌هایی با دهانه‌های تا ۸ متر از جمله هتل‌ها، ساختمان‌های اداری، مدارس، ساختمان‌های مسکونی، بیمارستان‌ها، انبارها، پارکینگ‌ها و کارخانه‌های صنعتی چند طبقه مناسب هستند.بسته به ساختار سطح کامپوزیت، صفحات نازک پیش تنیده را می توان به سه نوع طبقه بندی کرد: ① برای سطوح کامپوزیتی که دارای تنش برشی کم هستند، نیازی به تقویت برشی نیست، اما سطح بتن باید ناصاف، خراشیده یا دارای سوراخ های اتصال باشد. .② برای سطوح کامپوزیتی که دارای تنش برشی بالا هستند، علاوه بر نیاز به سطح ناهموار، باید تقویت کننده برشی نیز اضافه شود.قطر و فاصله آرماتورها از طریق محاسبات تعیین می شود و اشکال آرماتورها شامل شکل موج، مارپیچ و شبکه جوش نقطه ای با مقاطع مثلثی خمیده است.③ برای صفحات نازک پیش ساخته، یک خرپا فولادی به سطح بالایی اضافه می شود تا سفتی در طول ساخت و ساز افزایش یابد و نیاز به تکیه گاه در زیر صفحات نازک کاهش یابد.
2. معرفی فرآیند تولید
3. محصول نهایی خرپا میلگرد (زاویه راست)
II.عملکرد تجهیزات و پارامترهای فنی
1.پارامترهای فنی خط تولید خرپا میلگرد

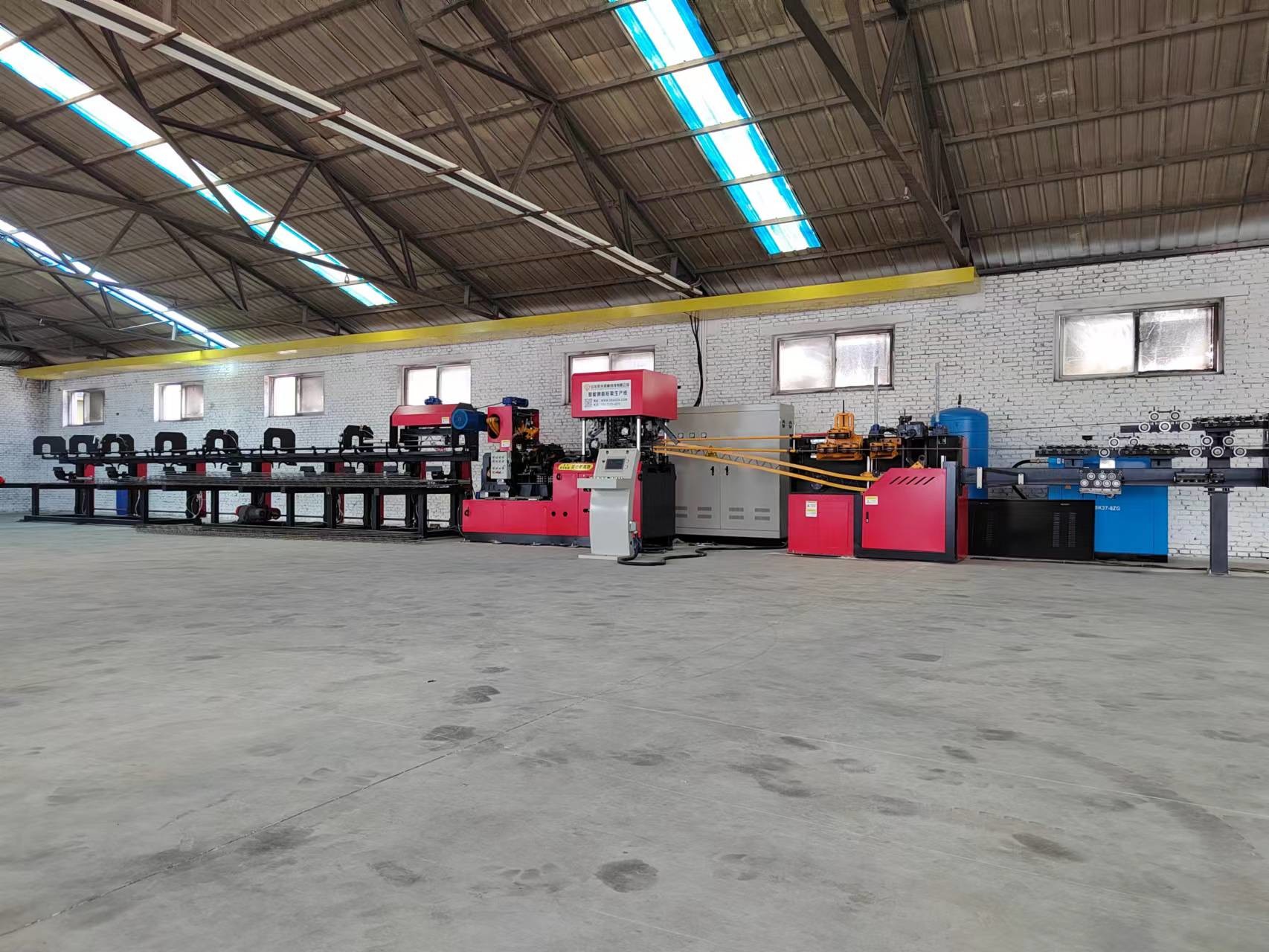

1.1 بررسی اجمالی تجهیزات
خط تولید خرپا میلگرد یک خط تولید کاملاً خودکار است که سیم پیچ میلگرد، صاف کردن، خمش جانبی فولاد، شکل دهی جوش، برش خودکار و جمع آوری محصول نهایی را ادغام می کند.این می تواند خرپاهای میلگرد برای دال های کف و همچنین خرپاهای میلگرد PC پیش ساخته ساختمانی را تولید کند که به طور گسترده در ساخت و ساز ساختمان (دال های پیش ساخته کف) و ساخت راه آهن پرسرعت (تراورس های دوبلوک) از جمله زمینه های دیگر استفاده می شود.
1.2 ترکیب تجهیزات خط تولید خرپا میلگرد:
| خیر | اجزای تجهیزات | تعداد | ویژگی های فنی |
| 1 | قفسه سیم میلگرد سیم پیچ | یک مجموعه | قفسه سیم کشی عمودی |
|
2 |
مکانیزم صاف کردن و تغذیه | یک مجموعه | صاف کردن چند چرخ را با اثر صاف کننده عالی بدون آسیب رساندن به دنده های میلگرد اتخاذ می کند.تغذیه سیم دوگانه با سه موتور کاهش سرعت. |
|
3 |
مکانیسم ذخیره سازی مواد | یک مجموعه | مجهز به نوع جدیدی از قفسه های ذخیره سازی باز که از ذخیره سازی بالشتک استفاده می کند و امکان تولید مداوم و جلوگیری از تجمع میلگرد را به طور موثر فراهم می کند. |
|
4 |
مکانیسم صاف کردن ترمینال | یک مجموعه | صاف کردن ترمینال مرحله دوم روی آرماتور اصلی و اعضای مورب قبل از جوشکاری و شکل دهی با استفاده از روش صاف کردن پنج غلتکی انجام می شود و از صافی محصولات خرپا اطمینان می یابد. |
6
1.3 پارامترهای فنی تجهیزات:
| بازوی چرخشی | واحد | تعداد | توجه داشته باشید |
| ظرفیت بار قفسه سیم گذاری | کیلوگرم | 2000 | ارتفاع وتر بالایی نباید از 2 متر و ارتفاع وتر جانبی از 1.3 متر بیشتر شود. |
| تعداد قفسه های سیم کشی | واحدها | 5 | |
| موتور فرمینگ پاور ساید استیل | کیلووات | 7.5 | |
| قدرت ترانسفورماتور جوش | کیلووات | 160x2 |
عملیات متناوب
|
7
| قدرت موتور برشی | کیلووات | 11+11 | عملیات متناوب |
| جمع آوری و بلند کردن قدرت موتور قفسه | کیلووات | 2.2 | عملیات متناوب |
| گام خمشی وتر جانبی | میلی متر | 200 | 190-210 زمین با قابلیت تنظیم خودکار |
| ارتفاع آکورد | میلی متر | 70-270 | ارتفاع 250 به بالا بدون وتر زاویه پایین |
| عرض آکورد | میلی متر | 70-90 | عرض زیاد |
| قطر میله های وتر بالا و پایین | میلی متر | 6-12 | |
| قطر آکوردهای جانبی | میلی متر | 4-7 | |
| طول آکورد | متر | 0.2 ~ 14 |
گام قابل تنظیم خودکار
|
| راست بودن آکورد | میلی متر | ± 5 | |
| خطای ارتفاع آکورد | میلی متر | ± 2 | |
| خطای طول آکورد | میلی متر در متر | ± 5 |
حداکثر خطا از ± 15 میلی متر تجاوز نمی کند
|
| ارتفاع نوارهای آکورد بالا و پایین در معرض دید | میلی متر | ≤5 | |
| سرعت خط تولید | متر | 12-15 | سرعت تولید پایدار واقعی با مشخصات آکورد تعیین می شود. |
| فشار هوا | Mpa | ≥0.7 | گاز مورد استفاده باید تمیز، فیلتر و خشک شده باشد. |
| مصرف هوا | m³/min | 3/4.5 | |
| طول خط تولید (طول * عرض * ارتفاع) | میلی متر | طول خط تولید را می توان به طور مناسب به 45000 * 3000 * 3500 تنظیم کرد. | |
| کل تولید | تی | ≤18 (به استثنای لوازم جانبی و جعبه های کنترل خارجی) | |
|
توجه: پیکربندی استاندارد شامل مکانیزم خمش زاویه پایین است.لطفاً مشخص کنید که آیا پیکربندی برای صنعتی سازی مسکونی مکانیسم خمش زاویه پایین را شامل نمی شود.
|
|||
1.4 ویژگی های تجهیزات
1.روبار قاب تخمگذار
پنج مجموعه پایه بادی بار با استفاده از روش پرداخت چرخشی با حداکثر بار 2 تن وجود دارد.
هر پایه بادی مجهز به دستگاه ترمز هوای مستقل است.
هر پایه پرداخت دارای یک مکانیسم مستقل از قبل صاف کردن برای حذف مقیاس اکسید روی سطح میله های فولادی است.

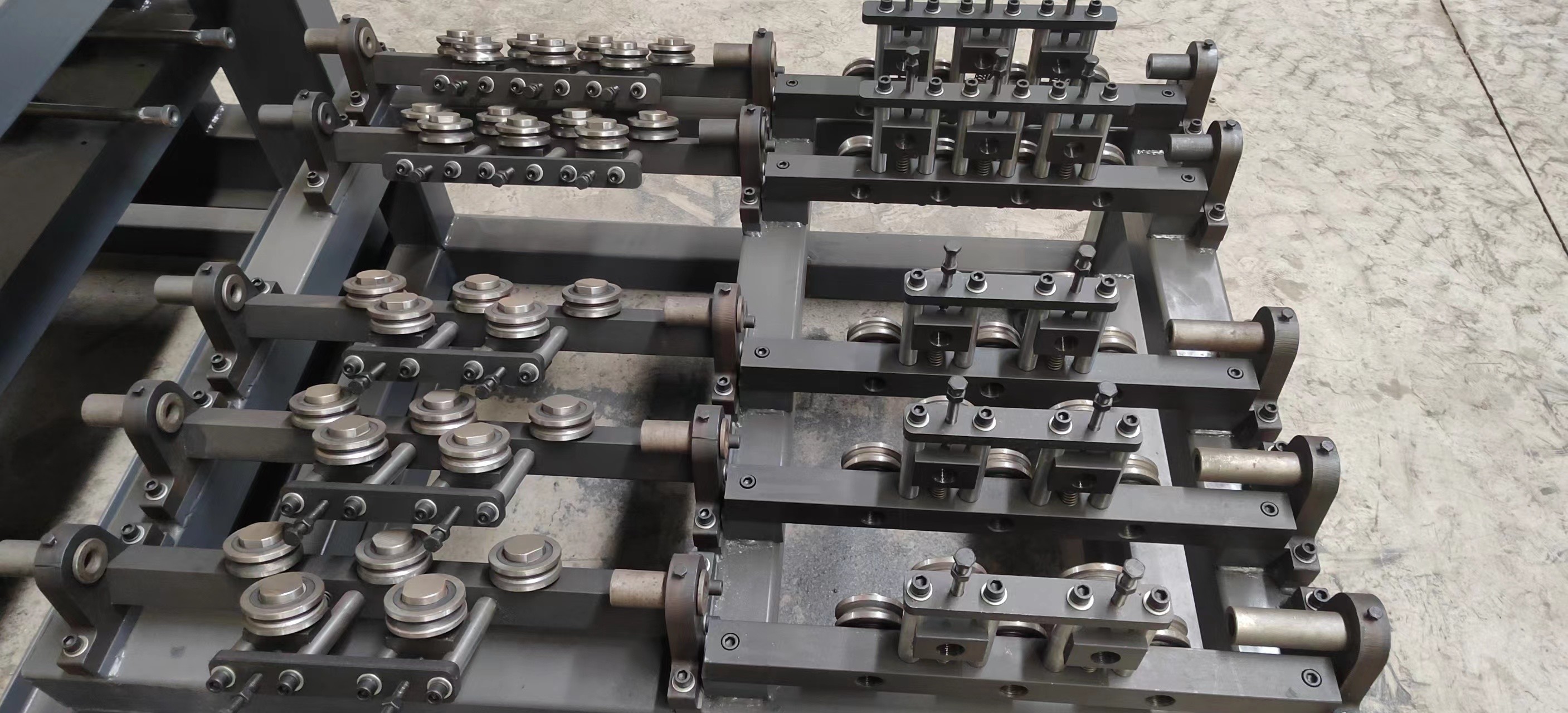

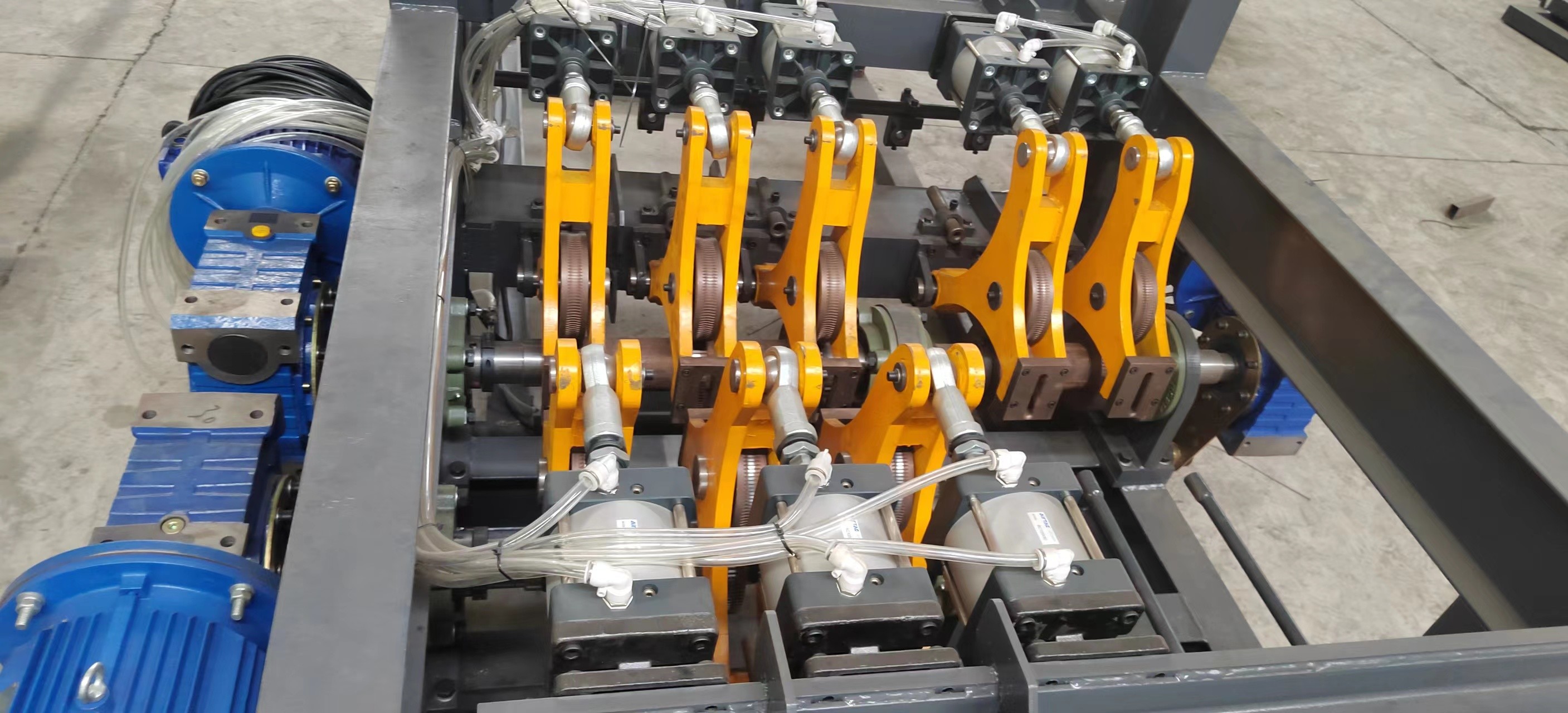

2. مکانیسم صاف کردن و تغذیه
از صاف کردن چند چرخ با اثر صاف کننده خوب، بدون آسیب رساندن به دنده های میله های فولادی استفاده می کند.برای تغذیه از سه موتور کاهش سرعت استفاده می شود.
هر مکانیزم تغذیه را می توان به طور مستقل کنترل کرد.
3. مکانیسم ذخیره سازی میله فولادی
این نوع جدیدی از قفسه های ذخیره سازی باز را برای بافر و ذخیره سازی استفاده می کند که برای تولید مداوم راحت است و به طور موثر از گره خوردن میله های فولادی جلوگیری می کند.

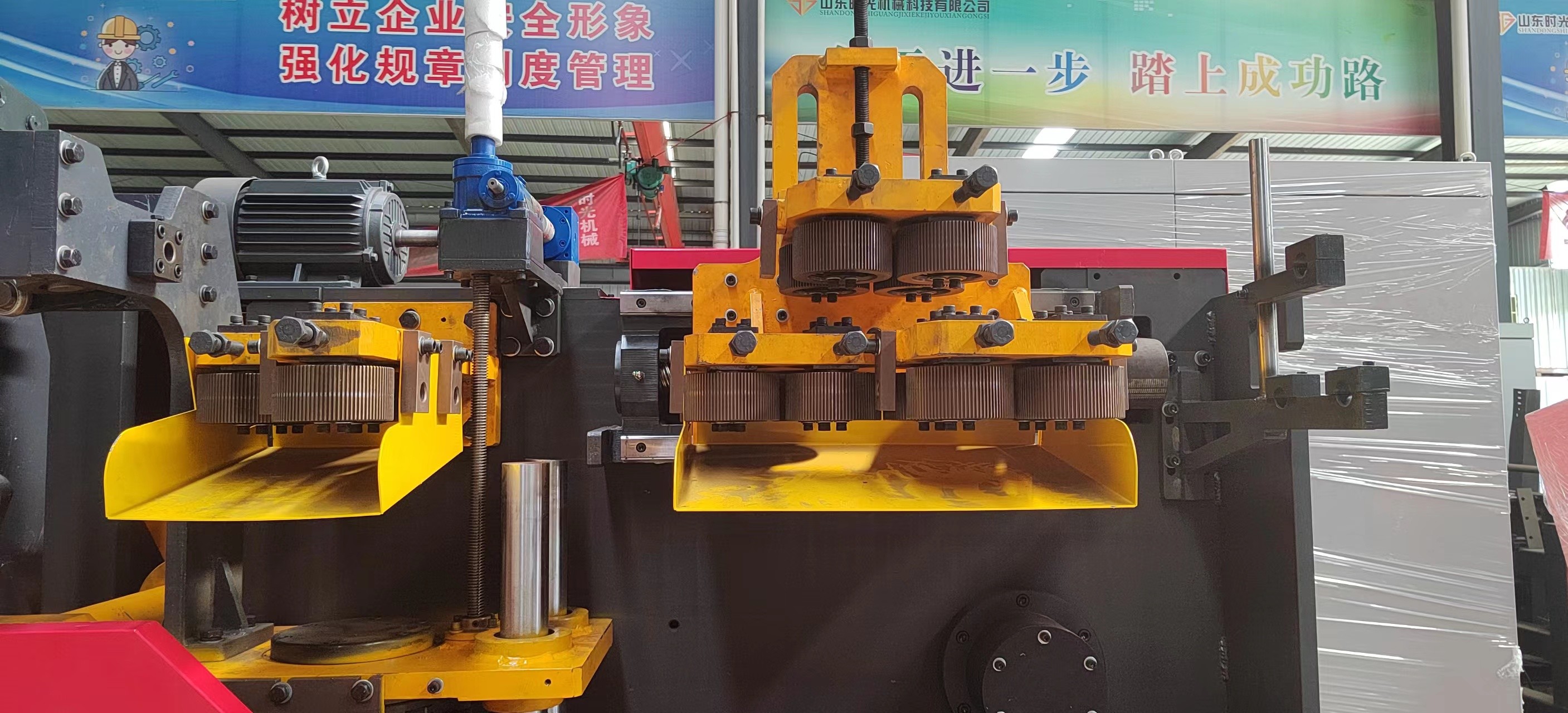

4. مکانیسم صاف کردن ترمینال
صاف کردن ترمینال ثانویه قبل از جوشکاری و شکل دهی روی میله اصلی و میله های وب انجام می شود.صاف کردن پنج رول برای اطمینان از صاف بودن خرپا تمام شده استفاده می شود.
این مکانیسم نقش کلیدی در تنظیم صافی محصولات خرپایی دارد.

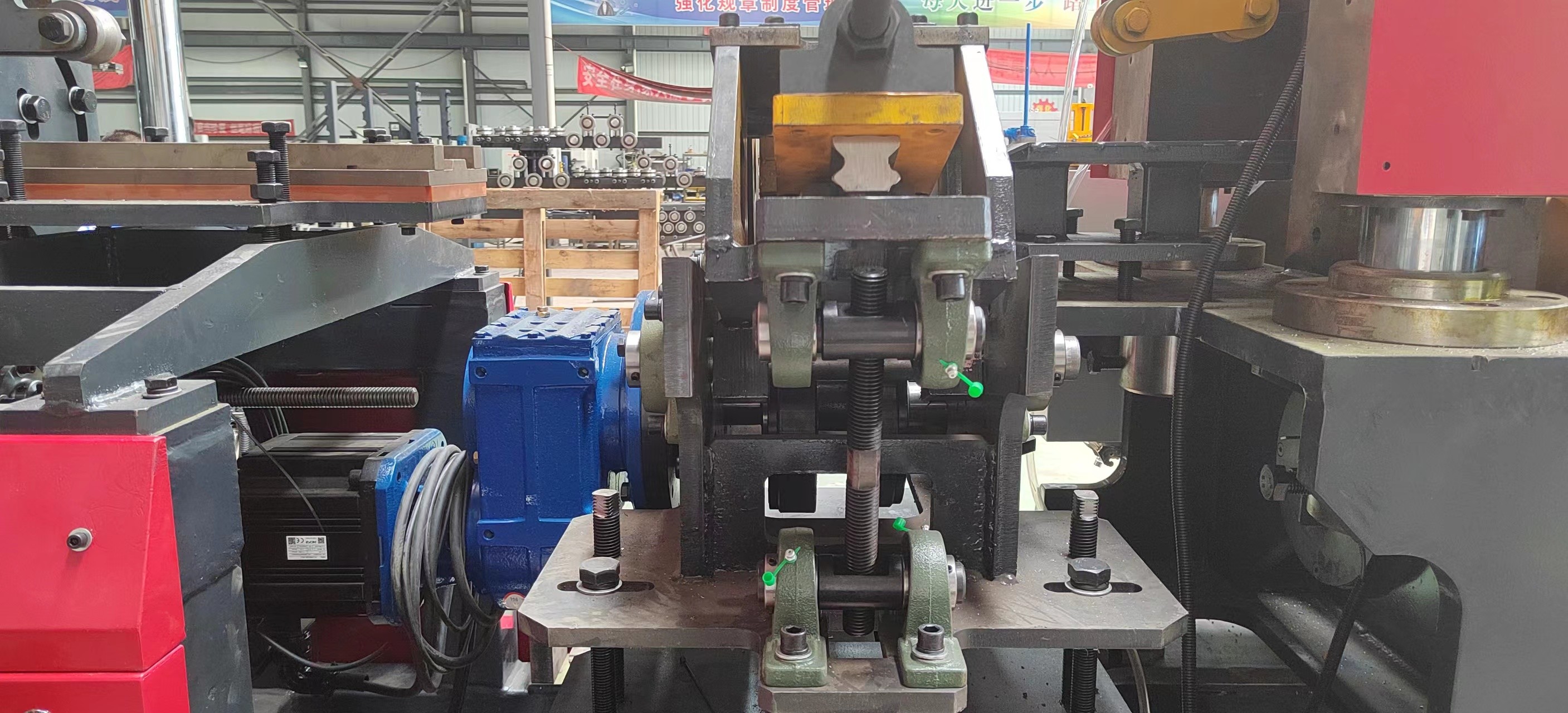

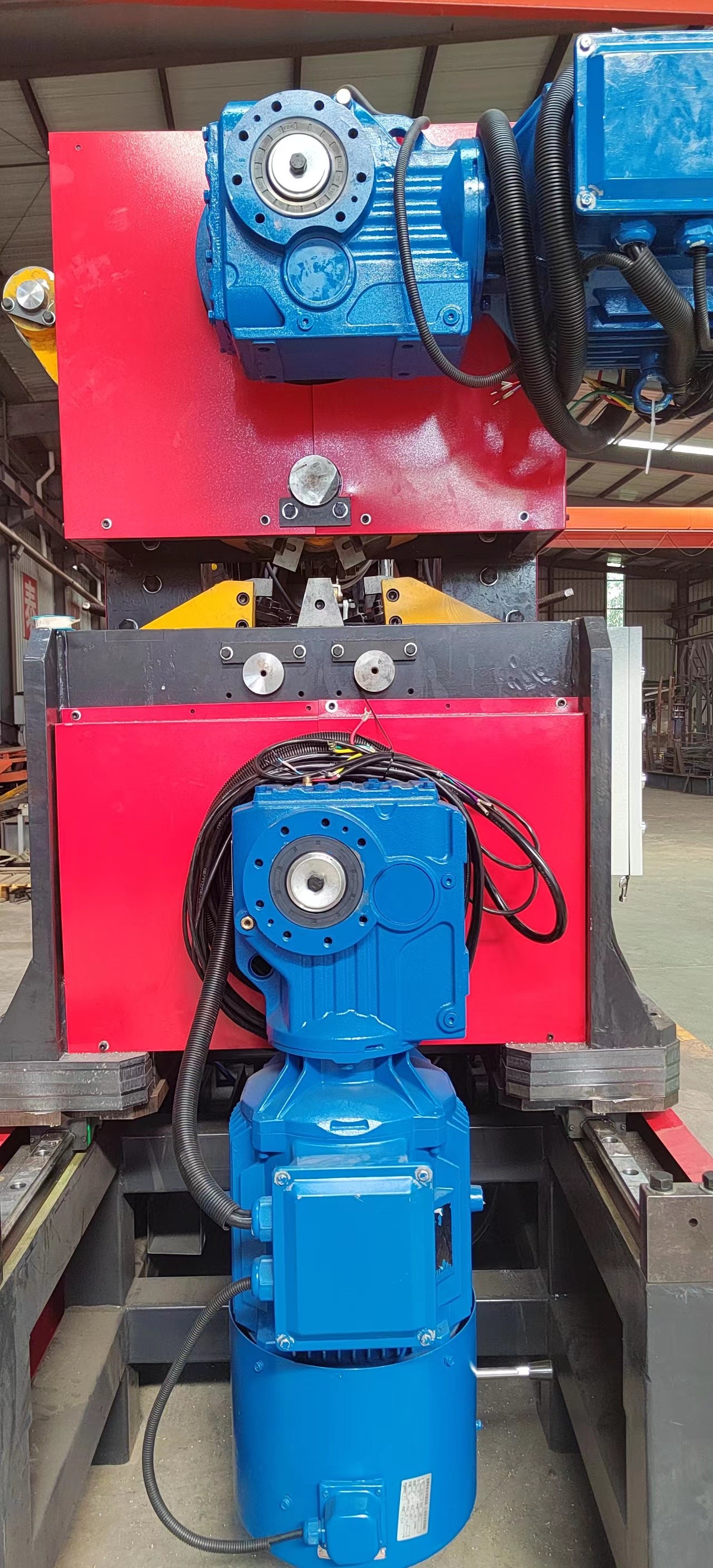

5. مکانیسم فشار دادن و تغذیه نوار وب
خم شدن بازوی چرخشی برای خم کردن میله های فولادی استفاده می شود که توسط یک موتور سروو کار می کند، با هماهنگی خوب و پایداری بالا.خمش میله فولادی پیوسته است (مکانیسم خمش در یک حرکت چرخشی دایره ای و بالا و پایین بدون تأخیر کار می کند)، با سرعت شکل دهی سریع.قالب های شکل دهی میله های فولادی دارای سطوح استوانه ای هستند تا از خراشیدگی سطح میله های فولادی جلوگیری شود.مکانیسم تغذیه توسط یک موتور سروو، با هماهنگ سازی و دقت بهتر تغذیه می شود.با هماهنگی مکانیسم خمش، ترکیب کامل دو موتور سروو می تواند عملکرد تغییر گام خرپا را بدون توقف تحقق بخشد و راندمان تولید را تا حد زیادی بهبود بخشد.

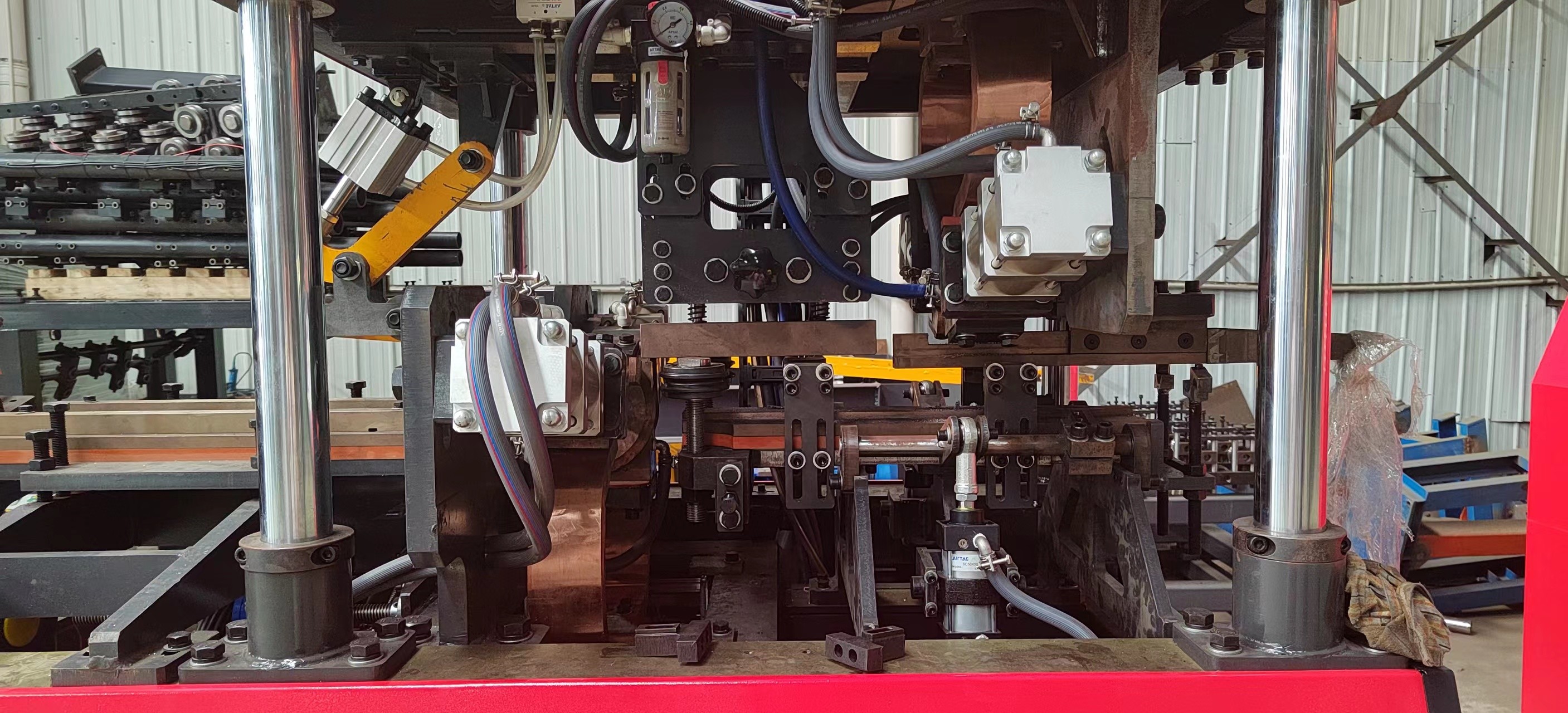

6. قطعه جوش
دو دستگاه جوش نقطه ای، یکی در بالا و دیگری در پایین، با دو ترانسفورماتور در کل.چهار غلتک پرس پایین با همگام سازی خوب.
سیلندرهای جوشکاری دارای ضربه کوچک، نیروی زیاد، سرعت جوش سریع و کیفیت بالا هستند.
سیلندرهای جوشکاری از مارک های باکیفیت استفاده می کنند و دارای گیره هوا هستند.
الکترودهای جوشکاری از مس آلیاژ کروم-زیرکونیوم ساخته شده اند.
مجهز به مکانیسم موقعیت یابی برای اطمینان از شکل و اندازه جوش.
روش جوشکاری نقطه ای با مقاومت دو نقطه قدرت نصب را تا 60 درصد نسبت به همتایان کاهش می دهد و پارامترهای جوش هر نقطه جوش را می توان به طور مستقل تنظیم کرد.
سر الکترود چهار طرفه را می توان چهار بار استفاده مجدد کرد که هزینه آن را تا 3 برابر کاهش می دهد.

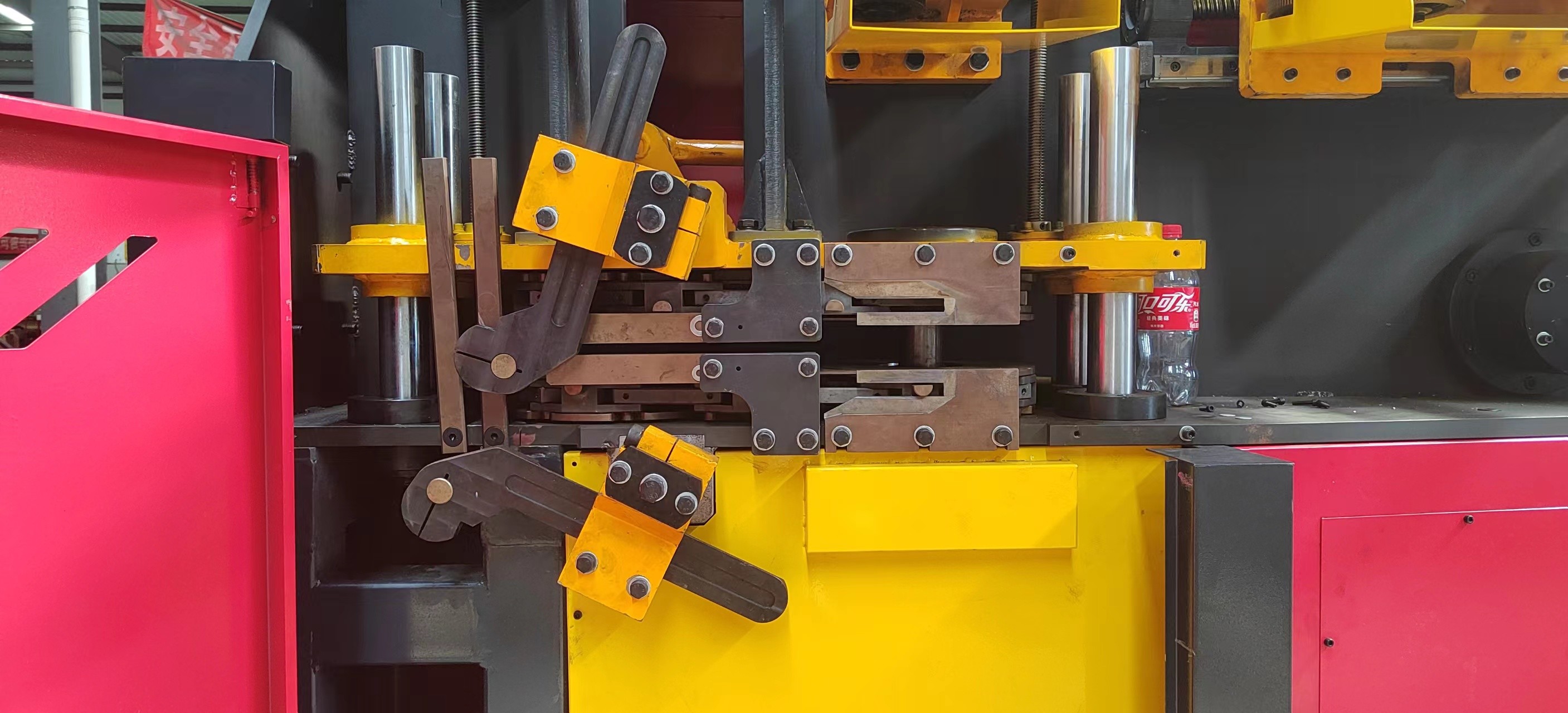

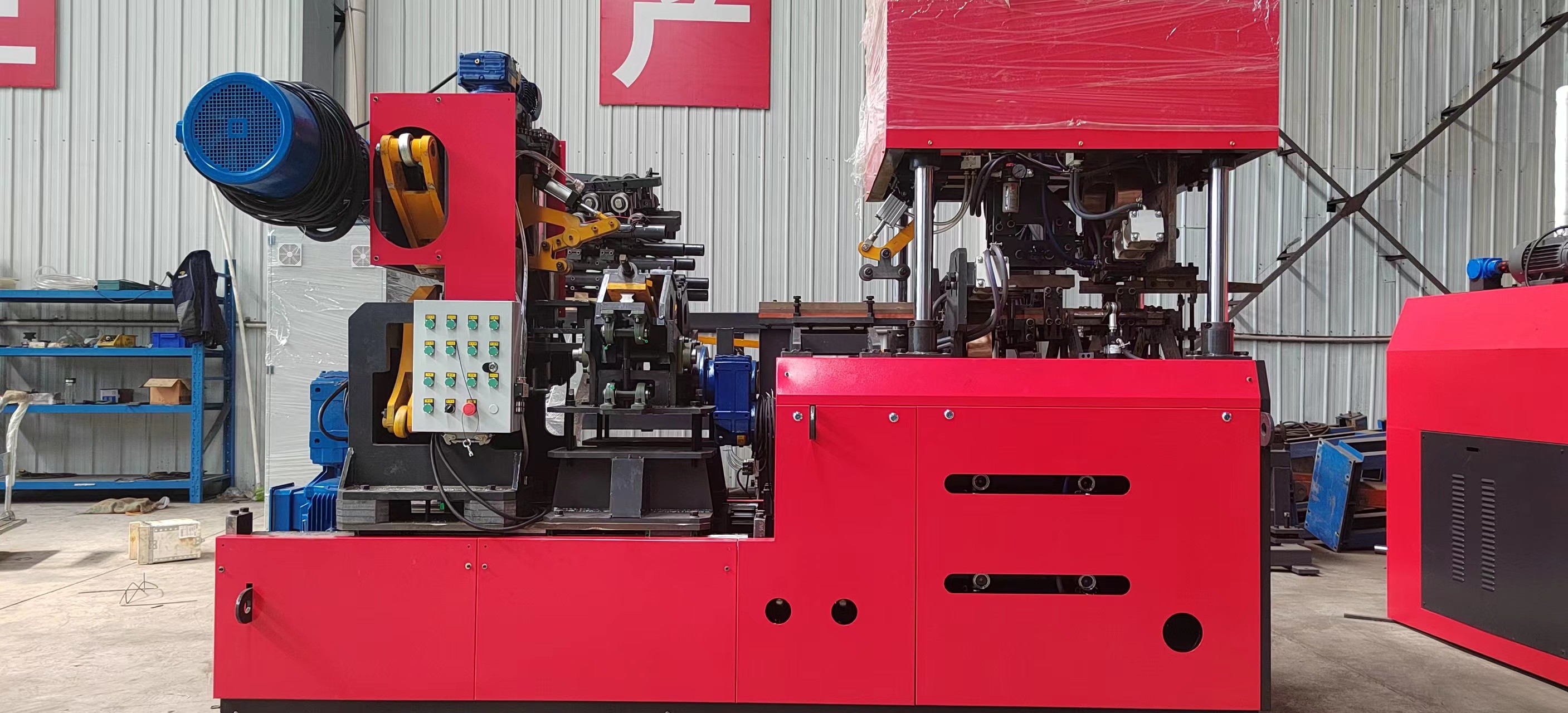

7. مکانیسم برش
حالت برش "نوع قیچی" برای حل موثر مشکل جوش باز ناشی از فرآیند برش و جلوگیری از تغییر شکل و اعوجاج خرپا در حین برش اتخاذ شده است.
سرعت برش سریع، بدون نیاز به توقف جوشکاری.
برای برش با استحکام بالا در اتصالات جوش تقویتی اصلی و جانبی، از جدیدترین فولاد قالب‌گیری با مقاومت بالا و سخت ساخت چین استفاده می‌شود.
8. مکانیزم جمع آوری و انباشته شدن خودکار
مکانیسم جمع آوری خودکار امکان تولید مداوم را بدون نیاز به توقف می دهد و کارایی را بهبود می بخشد.
می تواند خرپاهایی در اندازه های مختلف بلند و کوتاه جمع آوری کند.
جمع آوری خودکار، انباشتن و حمل و نقل خرپاها همه کاملاً خودکار هستند.
دستگاه جمع آوری و انباشته خودکار تعداد اپراتورها را تا 2 کاهش می دهد.
9. سیستم کنترل الکتریکی
این سیستم کنترل از Hechuan را با ثبات بالا اتخاذ می کند.
10. سیستم عامل
دکمه های عملیاتی و سایر قطعات از محصولات باکیفیت استفاده می کنند.
کارکرد و تنظیم تجهیزات آسان است.
عملیاتی مانند سرعت، پارامترهای جوشکاری و غیره راحت هستند.
1.5 پیکربندی تجهیزات و برندهای قطعات
| نام | نام تجاری |
توضیح ملاحظات |
| صفحه نمایش عامل | کونلون تونگتای | این یک صفحه نمایش لمسی IoT هوشمند با CPU ARM به عنوان هسته و فرکانس اصلی 800 مگاهرتز است.طراحی محصول از LCD 10 اینچی TFT، وضوح 1024 * 600، صفحه نمایش لمسی مقاومتی چهار سیم و همچنین با نرم افزار پیکربندی McsgPro از قبل نصب شده است. |
| PLC | هچوان | عملکرد بالا، ساختار فشرده، عملکردهای قدرتمند و پایداری بالا. |
| سروو موتور | هچوان | عملکرد بالا، قابلیت اطمینان بالا و کیفیت بالا. |
| کنترل ولتاژ پایین | CHNT | نام تجاری شناخته شده چینی، کیفیت پایدار، قابلیت اطمینان بالا. |
| منبع تغذیه سوئیچینگ | تایوان مینگوی | نام تجاری معروف تایوان با بیش از 30 سال تجربه تحقیق و تولید. |
| ترانسفورماتور جوشکاری | چنگتای | استفاده از تکنولوژی جوشکاری ژاپنی |
| اجزای هوا | یادکه |
نام تجاری معروف تایوان، کیفیت خوب، قابلیت اطمینان بالا، ظرفیت بار بالا.
|
| شیر برقی | یادکه | |
| سیلندر جوش | سیلندر سفارشی Shuangbeili | سرعت بالا، قدرت کافی و پایداری بالا. |
| کنترل کننده جوش | شانگهای گولونگ | عملکرد محصول پایدار و کیفیت قابل اعتماد. |
| کاهنده | ژجیانگ تیان هانگ | عملکرد پایدار و قابل اعتماد. |
| ریل راهنمای خطی | تایوان شانگین | ظرفیت بار بالا، دقت بالا، سرعت بالا و دقت بالا. |
| یاتاقان | Nsk | کیفیت وارداتی، کیفیت پایدار و قابلیت اطمینان بالا. |
| سیم برق، کابل | گوانگدونگ یینگکه | مواد عالی، عایق قوی، خروج از مرکز پایین. |
·
10
دستگاه آب خنک کنندهطول * عرض * ارتفاع = 1310 * 630 * 1230 میلی متر.
مشخصات فنی یونیت چیلر جعبه ای هوا خنک به شرح زیر است:
|
مدل
موارد |
RX-05A |
پیکربندی
|
|
| منبع تغذیه | 380V/3PH/50HZ | ||
| ظرفیت خنک کننده | Kcal/h | 12900 | |
| کیلووات | 15 | ||
| کل توان ورودی | کیلووات | 4.48 | |
| خنک کننده | نام | R22 | خنک کننده وارداتی با کیفیت بالا |
| روش کنترل | لوله مویین | ||
3.هوا کمپرسور
پارامترهای فنی ماشین پیچ هوا خنک BK22-8ZG
| گروه پیچ | روتور مارپیچ 5:6 |
| حالت فشرده سازی | پیوسته، تک مرحله ای |
| فشار خروجی هوای فشرده | P2=0.8MPa |
| حالت خنک کننده | هوا خنک می شود |
| دمای خروجی هوای فشرده | حدود 10℃ ~ 15 ℃ بالاتر از دمای محیط |
| مقدار روغن روان کننده | حدودا 8.6 لیتر |
| سرعت موتور | N=2930r/min |
| قدرت نامی | 22 کیلو وات |
| جابه جایی | V=3.45m³/min |
| وزن کار | تقریبا 390 کیلوگرم |
| حداکثر دمای هوا | 45 درجه سانتیگراد |
| حداقل دمای هوا | 0℃ |
| مصرف روغن | مقدار روغن تخلیه کمتر از 3PPM |
| سر و صدا | 74dB(A) |
| ابعاد خارجی طول × عرض × ارتفاع (میلی متر) | 1200×800×1120 |
