شرکت فناوری ماشین آلات زمان شان دونگ
در مورد "خط تولید جوشکاری صفحه کف ربر تقویت شده (SGHJ-IV) "
نماینده قانونی: Cui Hao
تلفن: 13395378282
آدرس: منطقه توسعه اقتصادی، شهر جینینگ، استان شان دونگ
وب سایت: www.sdsgzn.com
I. نقل قول تجاری 2
II. معرفی پروژه صفحه کف فولاد تقویت شده 3
1خلاصه پروژه3
2. معرفی فرآیند تولید4
3محصولات استیل تقویت شده برای صفحات کف (با زاویه های گوشه ای تاشو)5
III. عملکرد تجهیزات و پارامترهای فنی 6
1پارامترهای فنی خط تولید تکه های چوبی6
1.1 مرور کلی تجهیزات6
1.2 ترکیب تجهیزات خط تولید تکه های چوبی6
1.3 پارامترهای فنی تجهیزات:7
1.4 ویژگی های تجهیزات8
1.5 پیکربندی تجهیزات و مارک های قطعات10
2. دستگاه جوشکاری اتوماتیک قالب رابر تقویت شده10
2.1 مرور کلی تجهیزات10
2.2 ترکیب تجهیزات خط تولید تکه های چوبی11
2.3 پارامترهای فنی تجهیزات:12
2.4 ویژگی های تجهیزات12
3دستگاه آب خنک کننده13
3.1 مشخصات فنی واحد خنک کننده جعبه خنک کننده با هوا:13
4کمپرسور هوا14
4.1 پارامترهای فنی ماشین پیچ و جو خنک شده با هوا14
5. فنير پريس16
تولید کننده حرفه ای خطوط تولیدی ذهانت CNC
| SGHJ-IV خط تولیدی ولسوایدر CNC هوشمند | ||||||
| واحد نقل و نقل: Shandong Shiguang Machinery Technology Co., Ltd. | ||||||
|
سریال نه، نه |
نام تجهیزات | مدل تجهیزات |
واحدها |
مقدار |
قیمت هزینه (RMB) |
مقدار (RMB) |
|
1 |
خط تولیدی جوشکاری تخته های فولادی تقویت شده | SGHJ-IV (پای بندی خودکار) |
واحد |
1 |
||
|
2 |
ماشین جوش قالب | SGMB-600/576 |
واحد |
1 |
||
|
3 |
کمپرسور هوا پیچ | کايزن BK37kW |
واحد |
1 |
||
|
4 |
چاپ صفحه | شکل V 600/576 | واحد |
1 |
||
|
5 |
دستگاه آب خنک کننده | RX-10 | واحد |
1 |
||
|
6 |
دستگاه جوش دادن پشت رابر | 25kVA | واحد |
1 |
||
| کل |
مقدار کل تجهیزات: ¥ در نامه ها: |
|||||
| توجه: این قیمت شامل مالیات (۱۳٪ مالیات بر ارزش افزوده) ، هزینه حمل و نقل، عیب یابی و نصب و هزینه های آموزشی است. | ||||||
| شرکت ما بر روی تحقیق و توسعه و تولید خطوط تولیدی جوشکاری فولاد تقویت شده تمرکز می کند. ما یک تیم تحقیق و توسعه فنی حرفه ای و کارآمد داریم.شرکت به نوآوری های تکنولوژیکی اهمیت می دهد، به مسیر نوآوری مستقل پایبند است، به طور مداوم ساختار محصول را برای پاسخگویی به تقاضای بازار تنظیم می کند،و با بسیاری از شرکت های شناخته شده روابط همکاری بلند مدت برقرار کرده است. | ||||||
نام شرکت: شان دونگزمانشرکت تکنولوژی ماشین آلات، ل.د.
شماره شناسایی مالیاتی: 91370811MA3EP7HT68
حساب شرکت: 815010601421010400
بانک: بانک جینینگ شعبه شیچنگ
آدرس: شرق جاده Jiafeng، شمال جاده Ruixiang، منطقه توسعه اقتصادی Jining، استان شاندونگ (در ساختمان شرکت Shandong Taifeng Engineering Group Co., Ltd.)
II. معرفی پروژه صفحه کف فولاد تقویت شده
1خلاصه پروژه
سلاخ کف تکه های تقویت شده یک الگوی ترکیبی است که میله های فولادی را در کف به عنوان قاب های تکه در کارخانه پردازش می کند و آنها را با ورق های گالوانیزه موج دار با هم جوش می دهد.بتن روی آن ریخته می شود تا یک کف بتنی تقویت شده را تشکیل دهدسلاخ کف تکه های تقویت شده دارای مزایای زیادی مانند هزینه های کلی پایین، صرفه جویی در انرژی و حفاظت از محیط زیست، سرعت ساخت سریع و کاهش هزینه های ساختمانی است.در سال های اخیر، به سرعت در کشور ما ترویج و محبوب شده است.
با توجه به استفاده از تجهیزات پردازش خودکار و فرآیندهای تولید در تولید قالب های تراس تقویت شده، به تولید کارخانه استاندارد و در مقیاس بزرگ دست یافته است.این مزایای مانند کیفیت جوش پایدار دارد، توزیع یکنواخت میله های فولادی و ابعاد دقیق محصول.نصب مکانیزه و صنعتی مقدار میله های فولادی را در محل ساخت و ساز بسیار کاهش می دهد و شرایط کار کارگران ساخت و ساز را بهبود می بخشد، که به طور موثر کیفیت ساخت را تضمین می کند. سلاخ کف محکم شده لازم نیست به مسائل مربوط به پیشگیری از آتش و ضد خوردگی توجه کند.کاهش هزینه اقدامات ضد خوردگی و پیشگیری از آتشبنابراین، اتخاذ سلاخ های کف محکم شده دارای مزیت قابل توجهی در هزینه جامع در مقایسه با سایر صفحات فولادی است.
2.داربست های چوبی برای سلاخ های کف (با خم کردن گوشه های پایین)
III.عملکرد تجهیزات و پارامترهای فنی
1.پارامترهای فنی خط تولید تکه های چوبی
1.1 مرور کلی تجهیزات

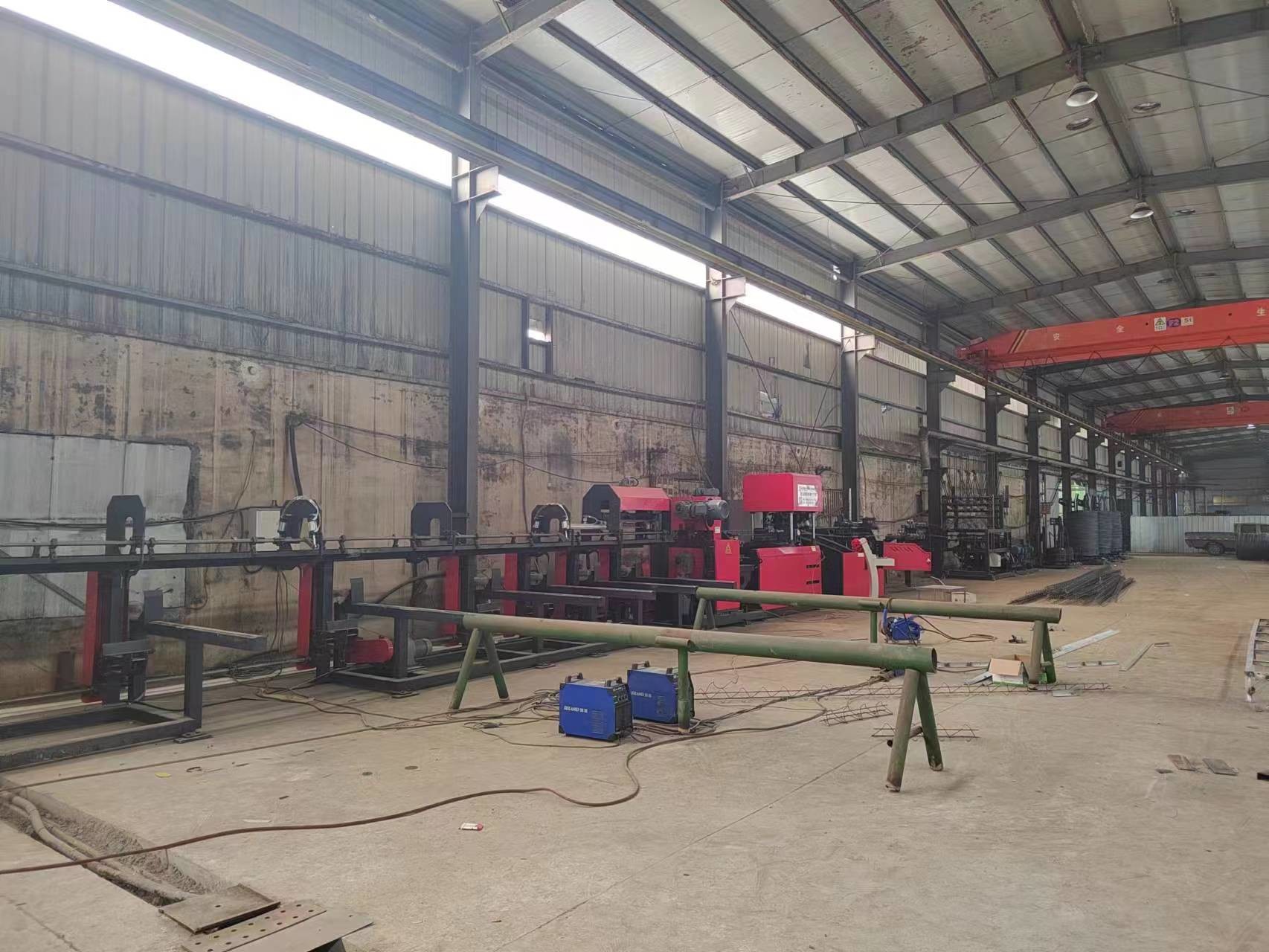

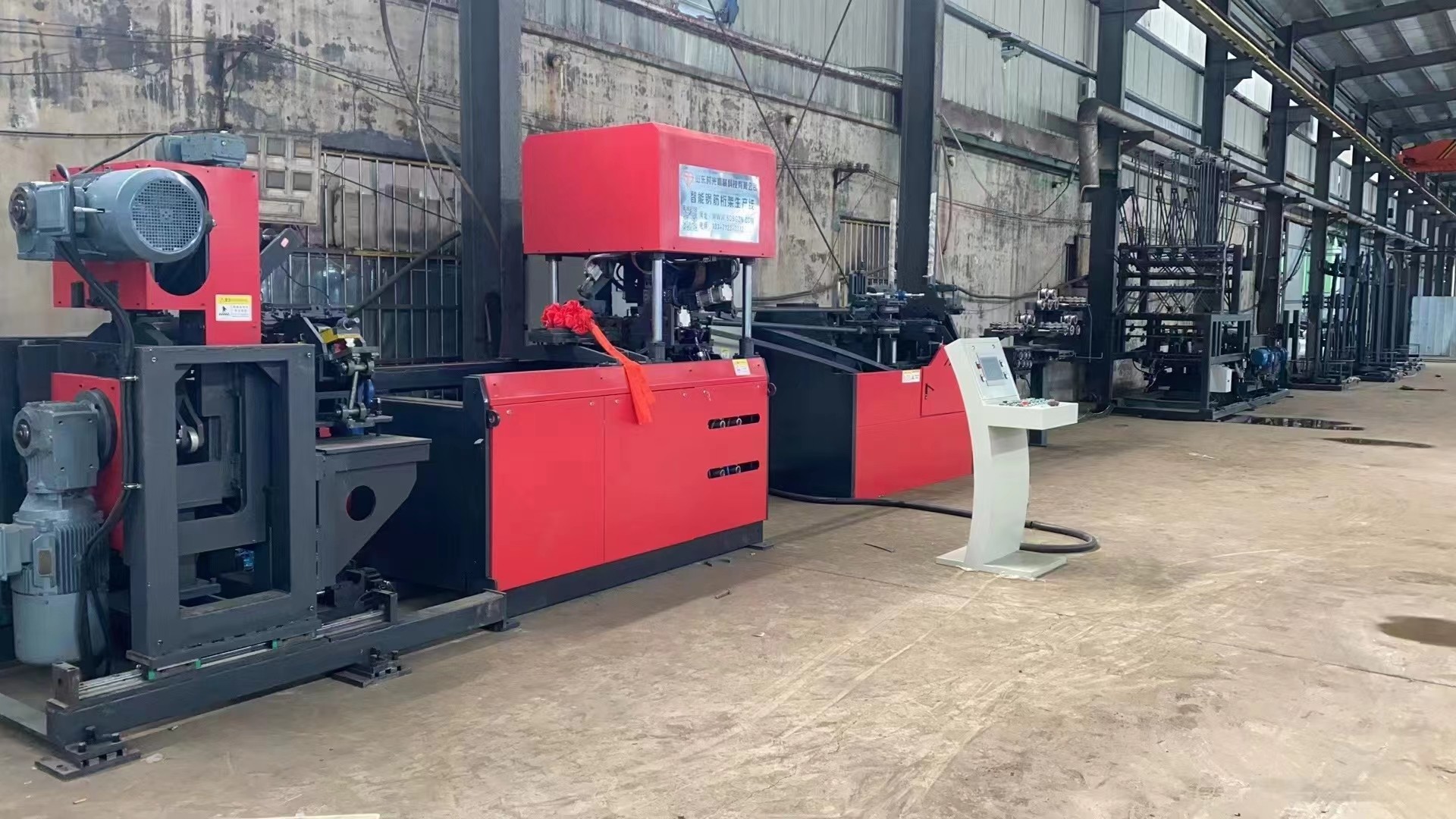

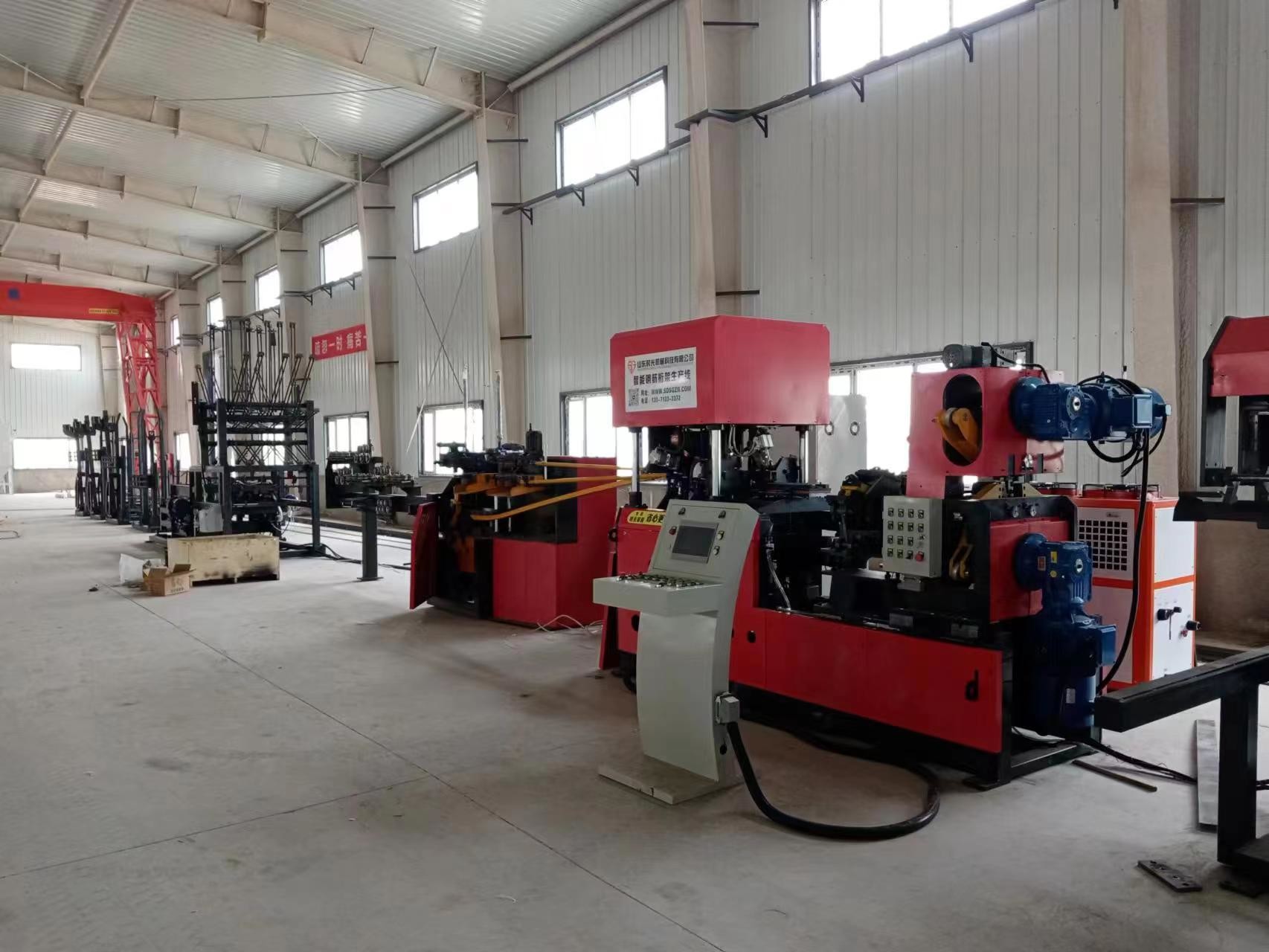

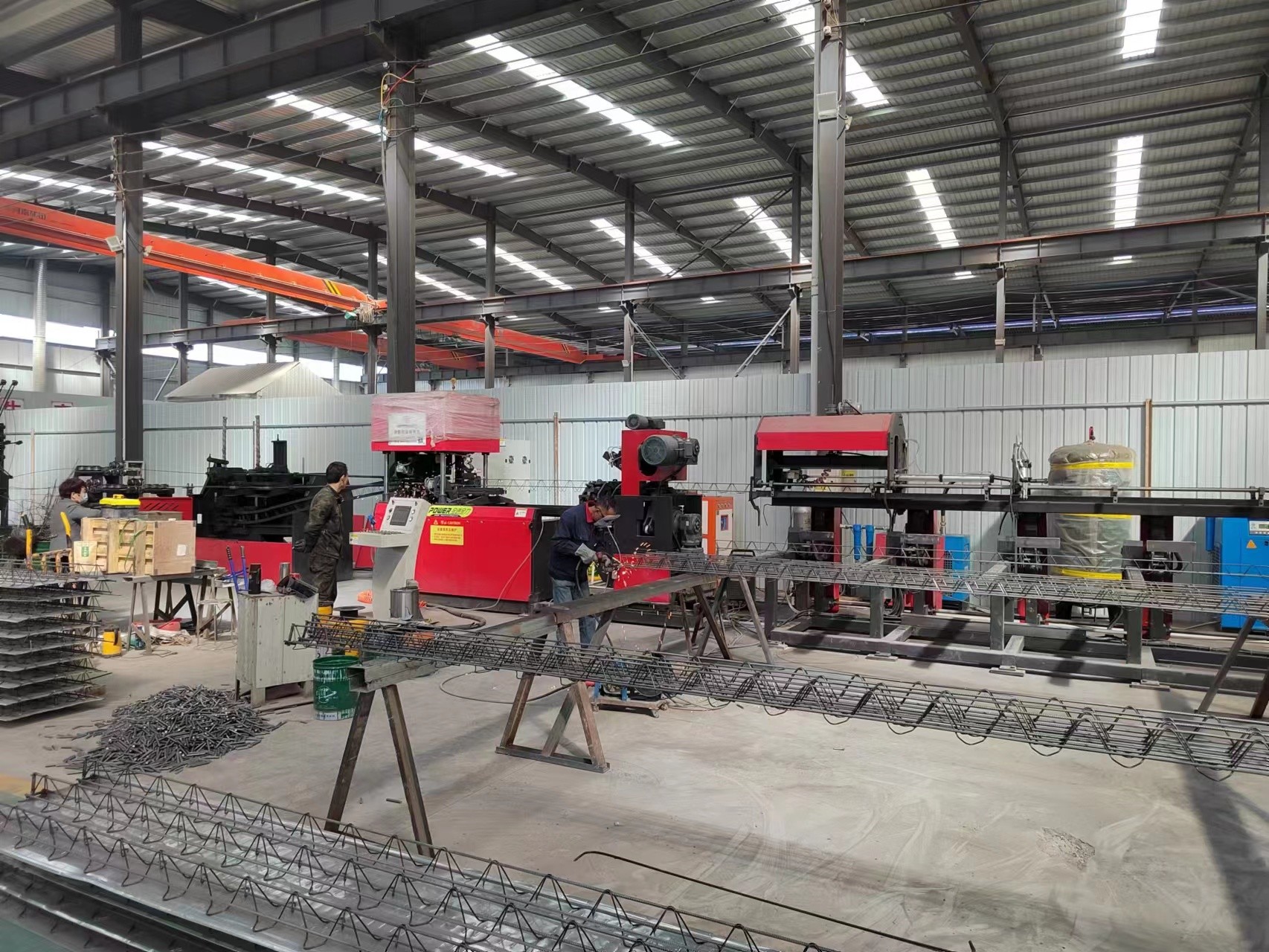

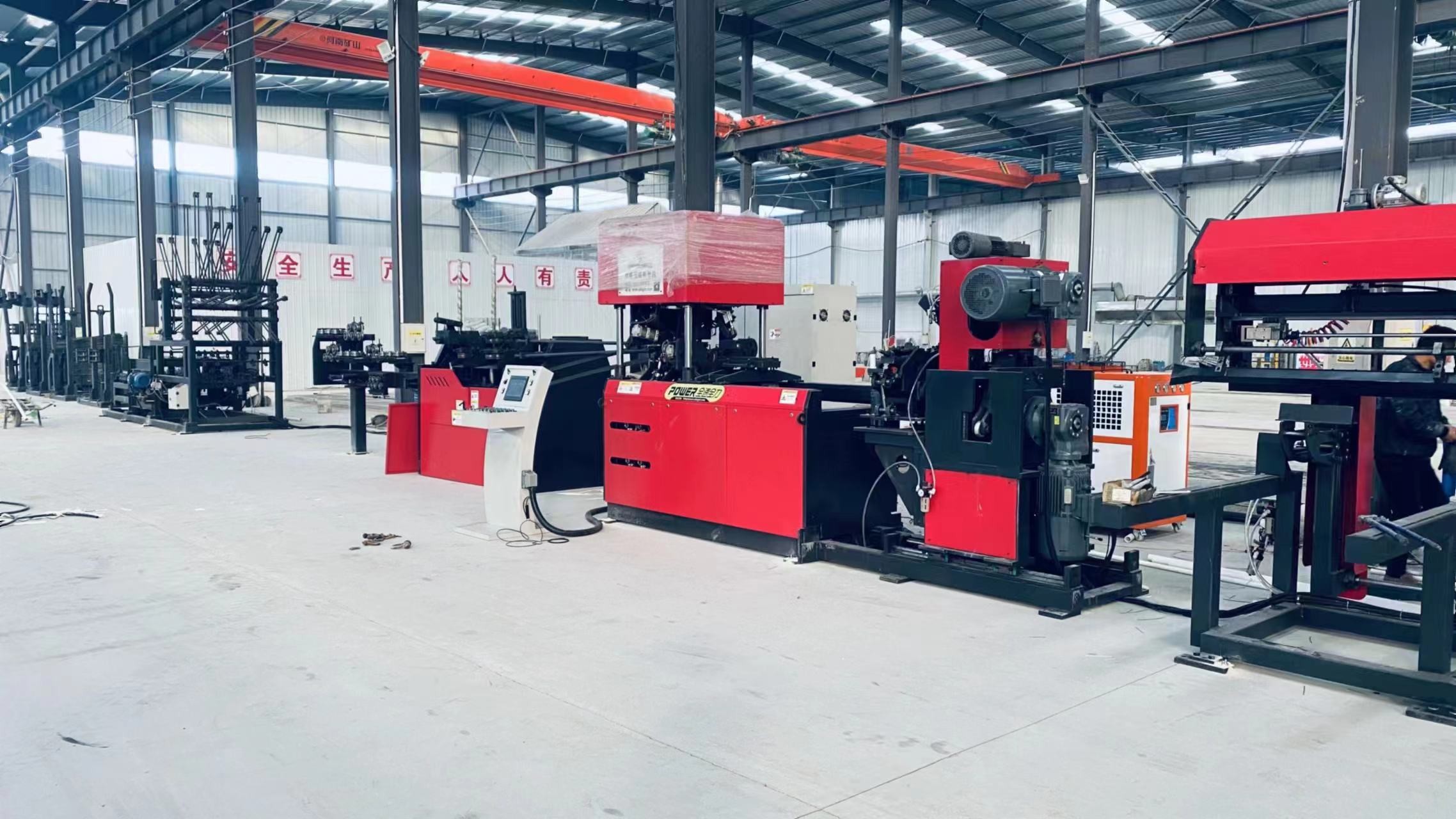

خط تولید تکه های تقویت شده یک خط تولید کاملاً خودکار است که قرار دادن سیم طناب دار ، راست کردن ، خم کردن فولاد طرفی ، قالب گیری جوش ، برش خودکار ،و جمع آوری محصولات نهاییاین شرکت می تواند تخته های تقویت شده را برای سلاخ های کف و همچنین تخته های تقویت شده ساختمانی PC تولید کند.به طور گسترده ای در ساخت ساختمان (سلاخ های کف پیش ساخته شده) و ساخت راه آهن با سرعت بالا (سلاخ های دو بلوک) استفاده می شود، از جمله زمینه های دیگر.
1.2 ترکیب تجهیزات خط تولید تکه های محکم:
| نه، نه | اجزای تجهیزات | مقدار | ویژگی های فنی |
| 1 | رَک برای قرار دادن سیم های ریبر | يک مجموعه | قفسه ی عمودی برای قرار دادن سیم |
|
2 |
مکانیسم راست کردن و تغذیه | يک مجموعه | استفاده از راست کردن چند چرخ با اثر عالی راست کردن بدون آسیب رساندن به ریب های استخر؛ تغذیه سیم دو طرفه با سه موتور کاهش سرعت. |
| 3 | مکانیسم ذخیره سازی مواد | يک مجموعه | مجهز به یک نوع جدید از قفسه باز ذخیره سازی است که استفاده از ذخیره سازی کمد، اجازه می دهد تا برای تولید مداوم و جلوگیری از تجمع استخر به طور موثر. |
|
4 |
مکانیسم راست کردن ترمینال | يک مجموعه | تصفیه پایانی مرحله دوم بر روی عناصر اصلی تقویت کننده و قطب نما قبل از جوش و شکل دادن با استفاده از روش تصفیه پنج رول انجام می شود.اطمینان از راست بودن محصولات تراس. |
|
5 |
مکانیسم خم شدن عضو قطبی | يک مجموعه |
1) خم کردن میله آویزان توسط یک موتور سرو کار می شود که همگام سازی خوب و ثبات بالا را تضمین می کند. 2) مکانیسم تغذیه سیم توسط یک موتور سرو دیگر تقویت می شود که همگام سازی بهتر و دقت بیشتری را ارائه می دهد.همکاری کامل دو موتور سرو اجازه می دهد تا تغییر از truss pitch بدون متوقف کردن ماشین، به طور قابل توجهی افزایش بهره وری تولید.
|
|
6 |
واحد اصلی جوش | يک مجموعه | از دو جوش نقطه ای استفاده می شود، که در مجموع 2 ترانسفورماتور را به کار می گیرد، که مصرف کل انرژی ترانسفورماتور های جوش را بیش از 60 درصد کاهش می دهد. |
|
7 |
مکانیسم خم | يک مجموعه | با استفاده از خم کردن سرو مکانیکی، سرعت سریعتر، سر و صدا کمتر، ثبات بیشتر. |
|
8 |
مکانیسم برش | يک مجموعه | از حالت برش "نوع قیچی" استفاده می کند تا به طور موثر مشکل جوش های باز ناشی از فرآیند برش را حل کند. این حالت همچنین به جلوگیری از انحراف و تحریف در طول فرآیند برش کمک می کند.تنظیم موقعیت برش توسط سرو موتور کنترل می شود، که امکان برش هر گونه طول بدون متوقف کردن ماشین را فراهم می کند. |
| 9 | مکانیسم جمع آوری کل | يک مجموعه | بسته بندی اتوماتیک |
| 10 | سیستم کنترل الکتریکی | يک مجموعه | |
|
11 |
سیستم عامل |
يک مجموعه |
دکمه های کار و سایر قطعات با کیفیت بالا هستند استفاده و تنظیم مناسب تجهیزات عملکرد راحت سرعت، پارامترهای جوش و غیره سیستم رزرو ترانس
|
| 12 | راهنمای استفاده، قطعات یدکی و ابزار | يک مجموعه |
پیکربندی استاندارد
|
1.3 پارامترهای فنی تجهیزات:
| بازوی سوئیچ | واحدها | مقدار | یادداشت |
| ظرفیت بارگذاری ریک بستن سیم | کیلوگرم |
2000 |
ارتفاع آکورد بالا نباید بیش از 2 متر باشد و ارتفاع آکورد جانبی نباید بیش از 1.3 متر باشد. |
| تعداد قفسه ها برای بستن سیم | واحدها |
5 |
|
| قدرت موتور شکل گیری فولاد جانبی |
kW |
7.5 |
موتور سرو |
| قدرت ترانسفورماتور جوش |
kW |
11 | موتور سرو |
| ظرفیت بارگذاری ریک بستن سیم |
kW |
160x2 |
عملکرد متناوب |
| قدرت موتور برش | kW | 11+11 | عملکرد متناوب |
| روش خم کردن گوشه پایین | ماشین آلات |
موتور سرو
|
|
| جمع آوری و بالا بردن قدرت موتور قفسه | kW |
2.2 |
عملکرد متناوب |
| ارتفاع خم شدن آکورد جانبی |
mm |
200 |
190-210 ارتفاع قابل تنظیم اتوماتیک |
| ارتفاع آکورد |
mm |
70 تا 270 |
ارتفاع 250 و بالاتر بدون آکورد زاویه پایین |
| عرض آکورد |
mm |
70-90 |
عرض بزرگ |
| قطر میله های آکورد بالا و پایین | mm |
6 تا 12 |
|
| قطر آکورد های جانبی |
mm |
4 تا 7 |
|
| طول آکورد |
m |
0.2 تا 14 |
ارتفاع قابل تنظیم اتوماتیک
|
| راست بودن آکورد |
mm |
±5 | |
| خطای ارتفاع آکورد |
mm |
±2 | |
| خطای طول آکورد | mm/m | ±5 |
حداکثر خطا بیش از ±15mm نیست
|
| ارتفاع میله های بالا و پایین آکورد |
mm |
≤5 | |
| سرعت خط تولید |
m |
12 تا 15 |
سرعت واقعی تولید پایدار توسط مشخصات آکورد تعیین می شود. |
| فشار هوا | Mpa | ≥0.7 | گاز مورد استفاده باید تمیز، فیلتر شده و خشک شود. |
| مصرف هوا | m3/min | سه چهارم5 | |
| طول خط تولید (طول * عرض * ارتفاع) | mm | طول خط تولید می تواند به طور مناسب به 45000 * 3000 * 3500 تنظیم شود. | |
| کل تولید |
T |
≤18 (به استثنای لوازم جانبی و جعبه های کنترل خارجی) | |
| توجه: پیکربندی استاندارد شامل مکانیسم خم کردن زاویه پایین است. لطفا مشخص کنید که آیا پیکربندی برای صنعتی سازی مسکونی شامل مکانیسم خم کردن زاویه پایین نیست. | |||
1.4.1 ویژگی های تجهیزات
1قاب قرار دادن لاستیک
پنج مجموعه از استانداردهای پرداخت میله وجود دارد، با استفاده از روش پرداخت چرخش، با حداکثر بار 2 تن.
هر یک از استانداردهای بازپرداخت مجهز به یک دستگاه ترمز هوایی مستقل است.
هر ایستاده پرداخت دارای یک مکانیسم پیش مستقیم مستقل برای حذف مقیاس اکسید در سطح میله های فولادی است.
2مکانیسم راست کردن و تغذیه
از راست کردن چند چرخ با اثر راست کردن خوب استفاده می کند ، بدون آسیب رساندن به ریب های میله های فولادی. سه موتور کاهش سرعت برای تغذیه استفاده می شود.
هر مکانیسم تغذیه می تواند به طور مستقل کنترل شود.
3. مکانیسم ذخیره سازی استیل
این یک نوع جدید از قفسه ذخیره سازی باز برای بافر و ذخیره سازی را اتخاذ می کند، که برای تولید مداوم مناسب است و به طور موثر از پیچیدگی میله های فولادی جلوگیری می کند.
4مکانیسم تصحیح ترمینال
راست کردن پایانی ثانویه بر روی میله اصلی و میله های شبکه قبل از جوش و شکل گیری انجام می شود. راست کردن پنج رول برای اطمینان از راست بودن تخته نهایی استفاده می شود.
این مکانیسم نقش کلیدی در تنظیم راست بودن محصولات تراس دارد.
5. مکانیسم فشار و تغذیه نوار وب
خم کردن بازوی تکان دهنده برای خم کردن میله های فولادی استفاده می شود که توسط یک سرو موتور ، با همگام سازی خوب و ثبات بالا کار می کند.
خم کردن میله فولادی مستمر است ( مکانیسم خم کردن در یک حرکت دایره ای و بالا و پایین حرکت می کند، بدون تاخیر) ، با سرعت شکل گیری سریع.
قالب های شکل گیری میله های فولادی دارای سطوح استوانه ای هستند تا از خراش سطح میله های فولادی جلوگیری شود.
مکانیسم تغذیه توسط یک موتور سرو کار می کند، با همگام سازی و دقت بهتر. با هماهنگی مکانیسم خم شدن،ترکیبی کامل از دو موتور سرو می تواند عملکرد تغییر پیچ تکه بدون توقف را درک کند، به طور قابل توجهی بهبود بهره وری تولید.
6. قسمت جوش
دو تا جوشگر نقطه ای، یکی از بالا و یکی از پایین، با دو ترانسفورماتور در کل. چهار رول فشار پایین با همگام سازی خوب.
سیلندر های جوشکاری دارای یک ضربه کوچک، نیروی بزرگ، سرعت جوشکاری سریع و کیفیت بالا هستند. سیلندر های جوشکاری از مارک های با کیفیت بالا استفاده می کنند و با فشار هوا فشرده می شوند.
الکترود های جوشکاری از آلیاژ مس کروم زرکونیوم ساخته شده اند.
مجهز به مکانیزم موقعیت دهی برای اطمینان از شکل و اندازه جوش.
روش جوش نقطه ای با مقاومت دو نقطه ای قدرت نصب را در مقایسه با همسالان 60٪ کاهش می دهد و پارامترهای جوش هر نقطه جوش را می توان به طور مستقل تنظیم کرد.
سر الکترود چهار طرفه می تواند چهار بار استفاده شود، هزینه را به میزان 3 برابر کاهش می دهد.
7. دستگاه برش
روش برش "نوع قیچی" برای حل موثر مشکل جوش باز ناشی از فرآیند برش و جلوگیری از تغییر شکل و تحریف تخته در هنگام برش مورد استفاده قرار می گیرد.
سرعت برش سریع، نیازی به متوقف کردن جوش نیست.
برای برش محکم در مفاصل بزرگ و جانبی، از جدیدترین فولاد محکم و سخت چین استفاده می شود.
8مکانیزم جمع آوری و انبار خودکار
مکانیسم جمع آوری خودکار اجازه می دهد تا تولید بدون نیاز به توقف، بهبود بهره وری.
می تواند تخته های مختلف را جمع آوری کند، بلند و کوتاه.
جمع آوری اتوماتیک، انباشت و حمل و نقل تخته ها کاملا خودکار است.
دستگاه جمع آوری و انبار خودکار تعداد اپراتورها را به 2 کاهش می دهد.
9سیستم کنترل الکتریکی
با ثبات بالا از سيستم کنترل هايچوان استفاده ميکنه.
10. سیستم عامل
دکمه های کار و سایر قطعات از محصولات با کیفیت بالا استفاده می کنند.
استفاده و تنظیم این تجهیزات آسان است.
عملیات مانند سرعت، پارامترهای جوش و غیره راحت است.
1.5پیکربندی تجهیزات و مارک های قطعات
| نام | برند |
توضیحات ملاحظات |
| صفحه نمایش عملیاتی | کونلون تونگ تای | این یک صفحه لمسی هوشمند IoT با CPU ARM به عنوان هسته و فرکانس اصلی 800MHz است. طراحی محصول از صفحه لمسی TFT 10 اینچی ، رزولوشن 1024 * 600 ، صفحه لمسی مقاوم چهار سیم ،و همچنین از قبل با نرم افزار پیکربندی McsgPro نصب شده است. |
| PLC | هچوان | عملکرد بالا، ساختار فشرده، عملکردهای قدرتمند و ثبات بالا. |
| موتور سرو | هچوان | عملکرد بالا، قابلیت اطمینان بالا و کیفیت بالا. |
| کنترل ولتاژ پایین | CHNT | برند معروف چینی، کیفیت ثابت، قابلیت اطمینان بالا. |
| تغییر منبع برق | تایوان مینگوی | برند معروف تایوان با بیش از 30 سال تجربه تحقیق و تولید |
| ترانسفورماتور جوش | چنگتای | با استفاده از تکنولوژی جوش ژاپنی |
| اجزای هوا | يادکي | برند معروف تایوان، کیفیت خوب، قابلیت اطمینان بالا، ظرفیت بارگذاری بالا. |
| دریچه سولینوئید | يادکي | برند معروف تایوان، کیفیت خوب، قابلیت اطمینان بالا، ظرفیت بارگذاری بالا. |
| سیلندر جوش | سلندر سفارشی شوانگبیلی | سرعت بالا، قدرت کافی و ثبات بالا |
| کنترل کننده جوش | گولونگ شانگهای | عملکرد محصول پایدار و کیفیت قابل اعتماد |
| کاهش دهنده | ژجیانگ تیان هونگ | عملکرد پایدار و قابل اعتماد |
| ریل راهنمای خطی | تایوان شانگین | ظرفیت بارگذاری بالا، دقت بالا، سرعت بالا و دقت بالا. |
| محموله | نه | کیفیت وارداتی، کیفیت پایدار و قابلیت اطمینان بالا. |
| سیم برق، کابل | گوانگدونگ ینگکه | مواد فوق العاده ای، عایق قوی، عجیب و غریب |
2. ماشین جوش خودکار برای قالب سازی تخته های تقویت شده
2.1 مرور کلی تجهیزات
خط تولیدی جوشکاری ربر ترس شامل ناقل رول انتقال، تراز خودکار، هدایت خودکار، جوشکاری خودکار، سیستم کنترل و غیره است.این به طور عمده برای جوشکاری تخته های فولادی با صفحه گالوانیزه استفاده می شود، صفحه فولادی و دیگر قالب های فولادی در صنعت ساخت و ساز (می تواند صفحه پایین نوع "V" و صفحه پایین نوع "M" را جوش دهد)
2.2 ترکیب ماشین آلات جوشکاری رابر تراسک
| نه، نه | قطعات ماشین | مقدار | ویژگی های فنی |
| 1 | فریم بارگذاری موتور | يک مجموعه | 3*3 متر |
| 2 | ماشین تخلیه موتور | يک مجموعه | ۳ عدد*۳ متر |
|
3 |
دستگاه جوش | يک مجموعه | با استفاده از موتور سرو، سر الکترود با آب خنک می شود و با دکمه تراز و دستگاه راهنما کار می کند. |
| 4 | سیستم کنترل الکتریکی | يک مجموعه | استفاده از سیستم کنترل مانند Zhongda U-Control Intelligent Module |
| 5 | سیستم عامل | يک مجموعه | استفاده از سیستم SGMB |
| 6 | راهنمای استفاده، قطعات یدکی و ابزار تصادفی | يک مجموعه | پیکربندی استاندارد |
|
7 |
سایر پیکربندی ها | يک مجموعه | مجهز به هدایت فشرده سازی هوا و کپسول تراز، گیرنده موتور و قاب تغذیه. |
| ولتاژ نامی |
380 ولت 50 هرتز |
| قدرت ترانسفورماتور جوش | 3*100KVA |
| سایر قدرت | 3 کیلووات |
| ارتفاع قدم | 190mm-210mm ((قابل تنظیم) |
| تعداد الکترود های جوش | 6 واحد |
| ارتفاع میز کاری | 800 میلی متر |
| طول چوب کف قابل پردازش | 0.4م تا 12م |
| عرض صفحه جوش پذیر | ۵۷۶/۶۰۰ میلی متر |
| ضخامت صفحه جوش پذیر |
0.4mm-1.0mm |
| سایر پیکربندی ها | این دستگاه مجهز به فشرده سازی پنوماتیک هدایت شده و توقف ها و فریم های موتورزده و تغذیه شده است. |
| وزن کل ماشین | 3T |
2.4 ویژگی های تجهیزات
◆ این شرکت می تواند ۵۷۶ و ۶۰۰ نوع سلاخ کف را تولید کند.
◆ استفاده از تکنولوژی جوش خارجی، اجتناب از پدیده جوش نشت و شکستن صفحه گالوانیزه، که در تجهیزات مشابه در چین به راحتی رخ می دهد.
◆ استفاده از موتور سرو برای حرکت دقیق تر و سریعتر
◆ ساخت و ساز کوچک و معقول، ظاهر زیبا.
◆قدرت جوش کل 300KVA است.
"روئي شيانگ"
رَک جفت 10 اسب خنک کننده هوا واحد خنک کننده آب
طول* عرض* ارتفاع=1610*735*1390 میلی متر
پارامترهای مشخصات فنی واحدهای خنک کننده آب با نوع جعبه با خنک کننده هوا در جدول زیر ذکر شده است:
دریچه بای پاس
به لوله 1.5 اینچی وصل کنید
ظرفیت مخزن 140 لیتر
جریان پمپ 9m3/h
|
ماده
|
محصولات سری خنک کننده هوا | |
| RX-10 | ||
| منبع برق | 10P-50Hz-380V | |
| جریان آب خنک کننده m3/h | 6.0 | |
| کل مصرف برق در kW | 10.5 | |
|
ظرفیت خنک کننده
|
kW | 36 |
| kCal/hr | 30960 | |
| نوع | نوع اسکرول کاملا بسته شده | |
| روش شروع | شروع مستقیم | |
| واحد فشرده سازی | نوع | فولک آلومینیومی با پوشش مس بنفش با کارایی بالا + فن کم صدا |
| حجم هوا خنک کننده m3/h | 12000 | |
| تعداد واحدها | 1 | |
| مایع خنک کننده | نوع | R22 |
| پمپ آب داخلی kW | 1.5 | |
|
تبخیرگر
|
تعداد واحدها | نوع کویل مخزن آب با کارایی بالا |
| نوع | 1 | |
| قطر لوله | DN40 | |
| دستگاه های حفاظت از ایمنی | حفاظت از ولتاژ بالا و پایین، حفاظت از ضد یخ (دوباره) ، شیر ایمنی، حفاظت از بیش از حد، تحت فاز، مرحله معکوس، تحت ولتاژ، بیش از ولتاژ، حفاظت از جریان آب و غیره. | |
| دستگاه حفاظت از ایمنی | طول | 1610 |
| عرض | 735 | |
| ارتفاع | 1390 | |
| ابعاد کلی | کیلوگرم | 326 |
4کمپرسور هوا
KAIZEN BK سری 37kW پیچ کمپرسور پارامترهای پشتیبانی
سيستم نمايش و کنترل سيستم نوين کمپرسور پیچ BK
کار ساده و راحت
وضعیت عملیاتی را می توان در یک نگاه مشاهده کرد. وضعیت عملیاتی را می توان در یک نگاه مشاهده کرد.
کمپرسور پیچ سری BK می تونه 24 ساعت بدون نظارت برای شما کار کنه
. در صورت بروز ناهنجاري ها در زبان چيني از نگهداري و اصلاحات استفاده مي شود
. با رابط خروجی اضافی ، می تواند کنترل زنجیره ای و کنترل تشخیص از راه دور چندین واحد را درک کند.
کمپرسور پیچ جدید سری BK با سیستم جداسازی روغن
استفاده از طراحی جداسازی روغن داخلی، اثر جداسازی روغن و هوا را تضمین می کند و مصرف روغن را کاهش می دهد و کیفیت محصول از همان ابتدای طراحی کاملاً تضمین می شود.
سری BK نوع جدید کمپرسور هوا پیچ با کارایی بالا دریچه کنترل ورودی هوا.
حالت کنترل ON/OFF
طراحی ضد اسپری روغن با شیر باز کن
کمپرسورهای پیچ سری BK دارای نسل جدیدی از موتورهای کم مصرف و کارآمد هستند.
چرخش شروع بالا
کلاس عایق بندی F، کلاس حفاظت IP54
اس کی اف، کم صدا، عمر طولانی
. با دستگاه سوخت رسانی، می تواند بدون متوقف کردن ماشین سوخت رسانی شود.
| فشار تخلیه Mpa |
0.8 |
| حجم تخلیه m3/min | 5.5 |
| قدرت موتور kW | 37 |
| رابط خروجی | G11/2 |
| صدا db ((A) | 67 |
| وزن در کیلوگرم | 730 |
| ابعاد کلی mm | 1240*1030*1435 |
5.فشار فنیر(نوع"V" )
جریان فرآیند: باز کردن → تغذیه هدایت شده → شکل گیری رول → قطع در شکل گیری → شکل گیری رول → خروجی محصولات نهایی
| قدرت موتور اصلی | 4kW ((موتور کاهش چرخه ای چرخش) |
| PLC و کنورتر فرکانس | دلتا (سیستم کنترل میکرو کامپیوتری PLC: کنترل خودکار تعداد و طول تخته ها) |
| صفحه لمسی | WEINVIEW.CO.,LTD (تایوان) |
| مکانیسم برش هیدرولیکی | قطع در قالب |
| عرض خوراک | ۶۲۵/۶۰۰ |
| مناسب برای فشرده سازی صفحه | 0.4 ۰٫۷ میلی متر (پلاک فولادی گالوانیزه با مقاومت درخشش ≤ G300) |
| سرعت شکل گیری | 10-15m/min |
| تعداد گذرگاه های شکل گیری | 12 |
| وزن کلی | حدود 3.5 تن |
| قفسه تخلیه | 1 واحد |
