جوشگر پشت

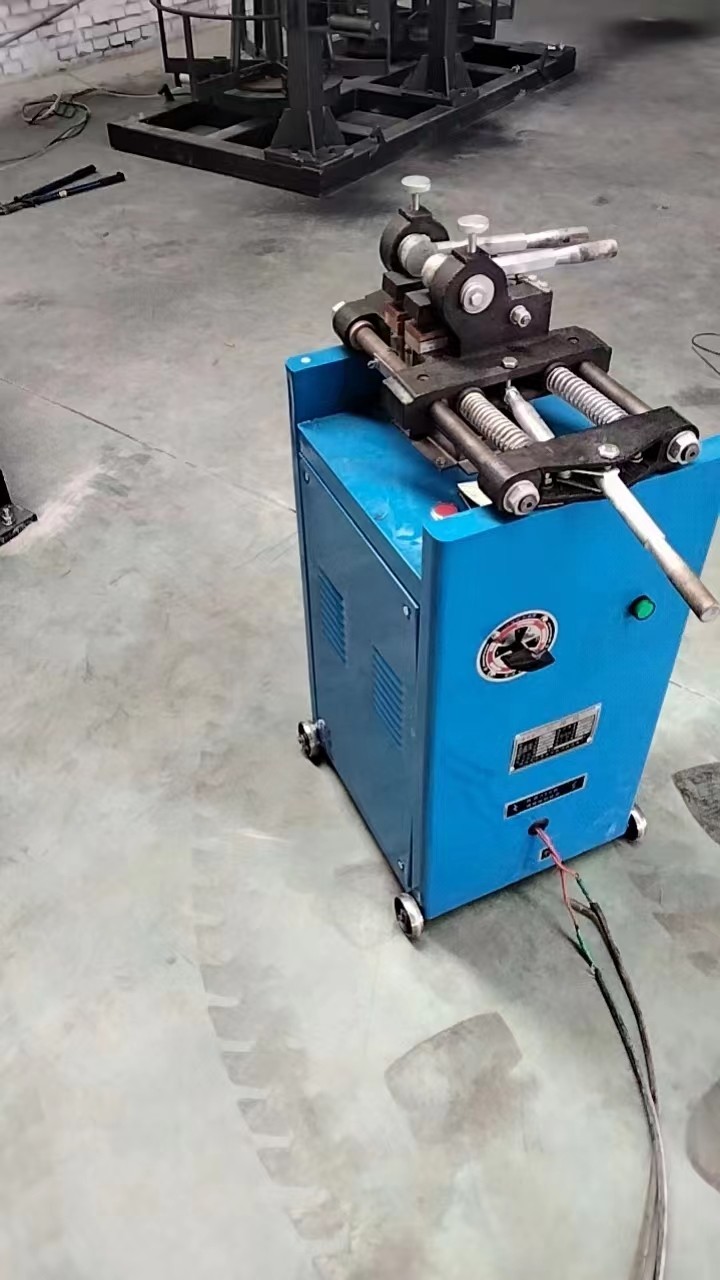

1دستگاه جوشکاری بلت عمدتا از ترانسفورماتور جوشکاری، الکترود چپ، الکترود راست، کانتاکتور AC، مکانیسم تغذیه و عنصر کنترل تشکیل شده است.
مکانیسم تغذیه یک فرآیند ذوب و اکستروزنی است که در فرآیند جوش مورد نیاز است، که عمدتا شامل یک سوراخ خشک، یک صفحه کششی و یک پیچ تنظیم کننده است.هنگامی که جویستیک در موقعیت دو مرحله ای حرکت می کند، حداکثر حرکت کار الکترود بدست می آید.
برنامه کنترل عنصر کنترل این است: دکمه تماسگر را فشار دهید، رله را روشن کنید، عملکرد تماسگر AC را انجام دهید و ترانسفورماتور جوش روشن می شود.حرکت جویستیک به فشرده سازی دو جوش و گرم کردن آنها را با برق.

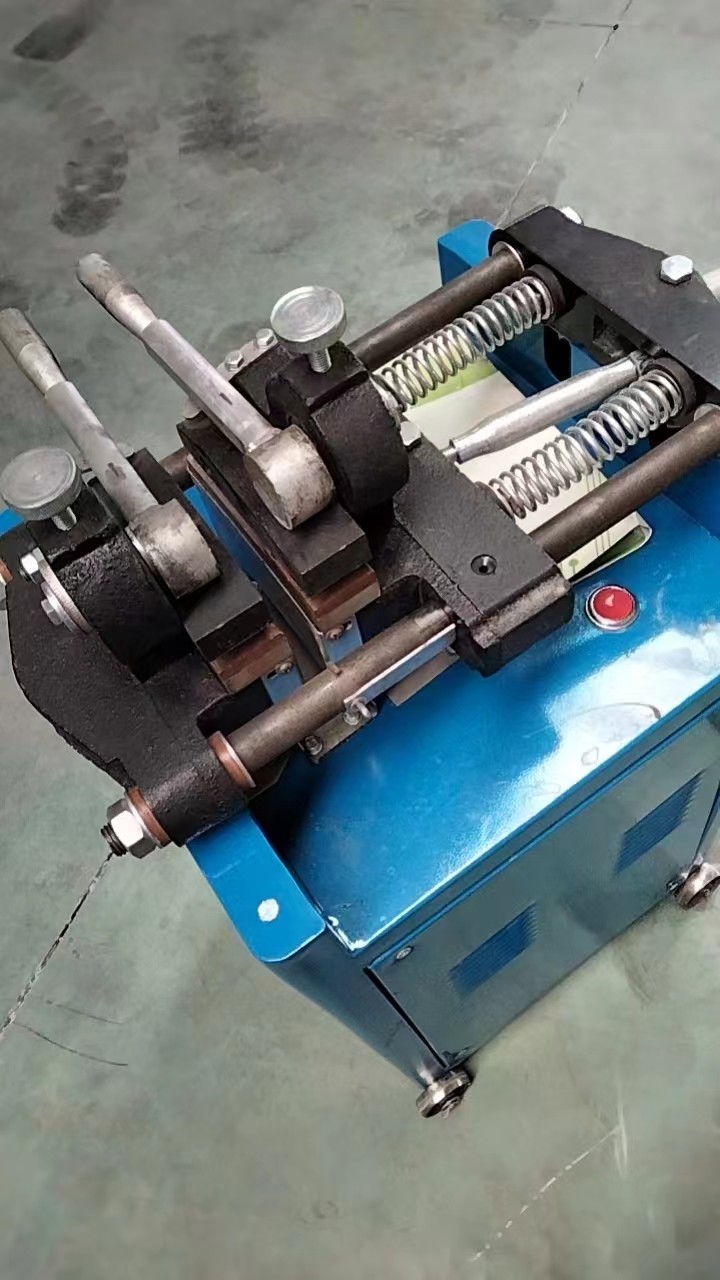

2اصول کار. الکترود های دستگاه جوش دادن بُت به ترتیب بر روی صفحه ثابت و صفحه کششی نصب شده اند، صفحه کششی می تواند در امتداد ریل راهنمای بدن حرکت کند،جریان به الکترود از طریق اسپری ثانویه ترانسفورماتور منتقل می شود، هنگامی که مکانیسم فشار فشار دو نوار فولاد را به تماس با یکدیگر می رساند، در نتیجه مقاومت مدار کوتاه برای تولید گرما، گرم کردن نوار فولاد، هنگامی که به پلاستیکیتی بالا گرم می شود,و بعدش به صورت extruded دو سرش را به یک پشت محکم می رسانند.
