شخص تماس: Cui Hao
تلفن: 13395378282
آدرس: منطقه توسعه اقتصادی جینینگ، استان شاندونگ
آدرس اینترنتی: www.sdsgzn.com
کاتالوگ
1. نقل قول های تجاری2
2. عملکرد تجهیزات و پارامترهای فنی6
1. پارامترهای فنی خط تولید خرپا میله فولادی 6
1.1 بررسی اجمالی تجهیزات 6
1.2 ترکیب تجهیزات خط تولید خرپا فولادی 6
1.3 پارامترهای فنی تجهیزات: 7
1.4 ویژگی های تجهیزات 8
1.5 پیکربندی تجهیزات و مارک اصلی 10
2. دستگاه آب سرد 11
2.1 مشخصات فنی چیلر نوع جعبه ای هوا خنک: 11
3. کمپرسور هوا 12
1. پارامترهای فنی کمپرسور هوا پیچ 13
1. نقل قول تجاری
سازنده حرفه ای خط تولید جوش خرپایی CNC هوشمند
| برگه قیمت گذاری خط تولید جوش خرپایی CNC هوشمند SGHJ | ||||||
| واحد نقل قول: شرکت فناوری ماشین آلات زمان شاندونگ، با مسئولیت محدود | ||||||
| شماره سفارش | نام دستگاه | نوع واحد | واحد | تعداد | قیمت واحد (RMB) | مقدار پول (RMB) |
| 1 | خط تولید جوش خرپا میله فولادی | SGHJpm-100 | کوتاه تایژو | 1 | ||
| 2 | کمپرسور هوا پیچ | کایشان، BK22kw | کوتاه تایژو | 1 | ||
| 3 | دستگاه آب خنک کننده | RX-05A | کوتاه تایژو | 1 | ||
| 4 | جوشکار لب به لب میله فولادی | 25kva | کوتاه تایژو | 1 | ||
| مبلغ به | کل پرداخت تجهیزات ¥: سرمایه RMB: | |||||
| توجه: این قیمت شامل مالیات (13% مالیات بر ارزش افزوده) شامل کرایه حمل، هزینه راه اندازی و نصب و هزینه آموزش می باشد. | ||||||
| این شرکت بر تحقیق و توسعه و ساخت خط تولید جوشکاری خرپایی فولاد متمرکز است، دارای یک تیم تحقیق و توسعه فناوری حرفه ای و کارآمد است، این شرکت اهمیت زیادی به نوآوری تکنولوژیکی می دهد، به جاده نوآوری مستقل پایبند است، ساختار محصول را دائما تنظیم می کند. برای پاسخگویی به تقاضای بازار، و با تعدادی از شرکت های معروف همکاری های طولانی مدت برقرار کرده است. | ||||||
نام شرکت: Shandong Time Machinery Technology Co., Ltd
شماره شناسایی مالیاتی: 91370811MA3EP7HT68
شماره حساب شرکت: 815010601421010400
بانک: شعبه فرعی Xicheng، بانک شهر جینینگ
آدرس: شرق جاده جیافنگ، شمال جاده روئیشیانگ، منطقه توسعه اقتصادی جینینگ، استان شاندونگ (در بیمارستان گروه مهندسی شاندونگ تایفنگ، با مسئولیت محدود)
2. عملکرد تجهیزات و پارامترهای فنی

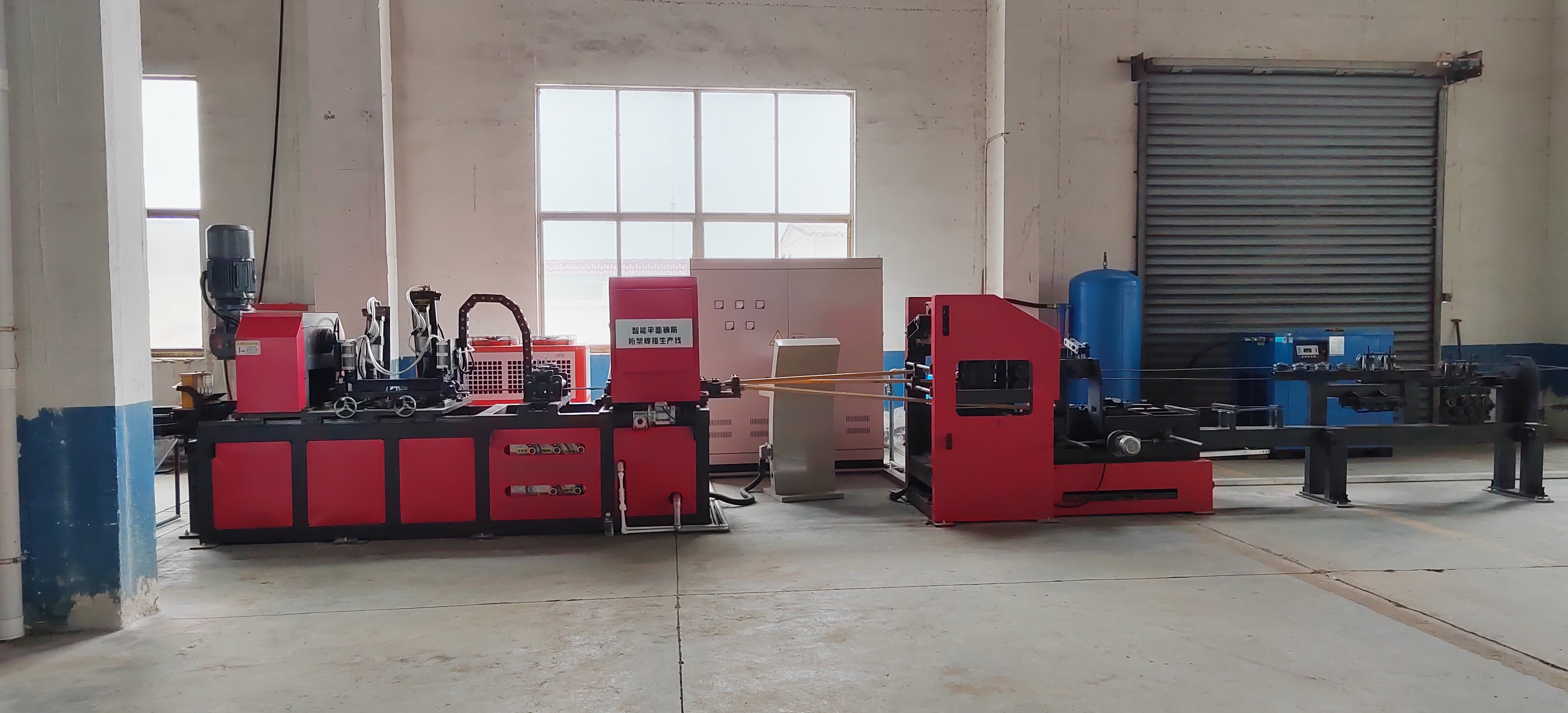

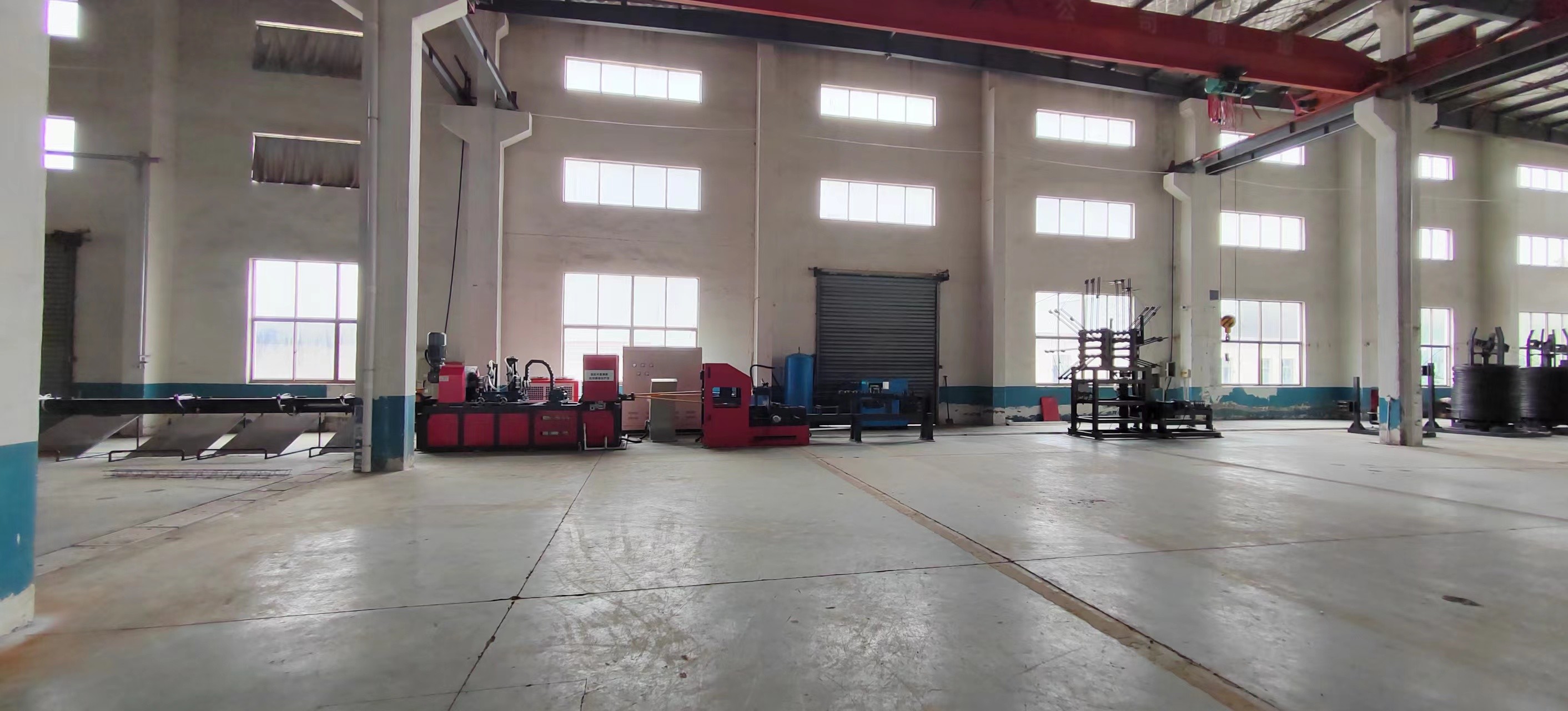

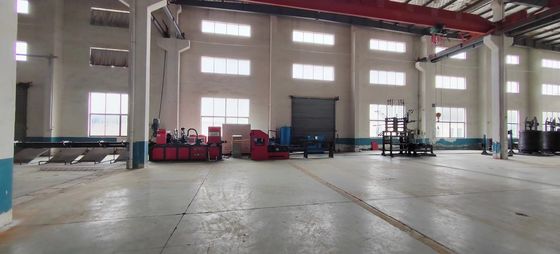

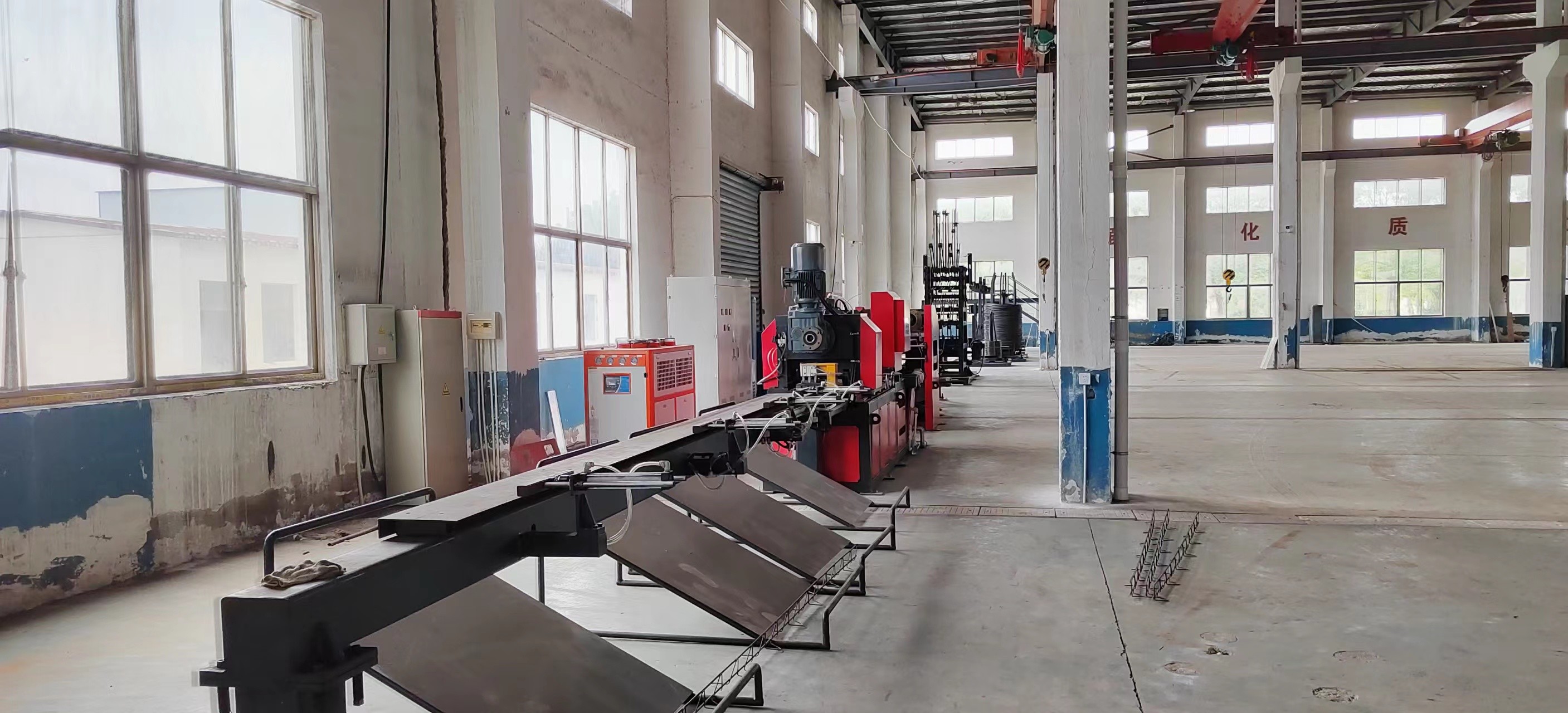

1. پارامترهای فنی خط تولید خرپا میله فولادی
1.1 بررسی اجمالی تجهیزات
خط تولید خرپای تقویتی مجموعه ای از سیم پیچ فولادی، صاف کردن تقویت کننده، خم شدن نوار جانبی، شکل دهی جوش، برش خودکار، سنگدانه تمام شده در ادغام خط تولید کاملاً خودکار است، می تواند کف خرپا فولادی هواپیما با خرپا فولادی را تولید کند، همچنین می تواند ساختمان پیش ساخته را از خرپا فولادی، به طور گسترده در ساخت و ساز ساختمان (از کف طبقه خرپا)، ساخت تخته دیوار عایق حرارتی و سایر زمینه ها استفاده می شود.
1.2 ترکیب تجهیزات خط تولید خرپا فولادی:
| شماره سفارش | اجزای تجهیزات | تعداد | ویژگی فنی |
| 1 | قاب میله فولادی | یک راه تعیین شده | قاب خط تخمگذار عمودی |
| 2 | مکانیسم تغذیه مستقیم | یک راه تعیین شده | با استفاده از چندین دور صاف کردن، اثر صاف کردن خوب است، به دنده های فولادی آسیب نرسانید، سیم درایو موتور کاهش سرعت. |
| 3 | آژانس ذخیره سازی | یک راه تعیین شده | قفسه ذخیره‌سازی باز جدید و حالت ذخیره‌سازی بافر برای تسهیل تولید مداوم و جلوگیری از تجمع تقویت‌کننده به کار گرفته شده‌اند. |
| 4 | مکانیزم صاف کردن ترمینال | یک راه تعیین شده |
قبل از جوشکاری و شکل دهی، تقویت کننده اصلی و تقویت کننده میله شکم دو بار صاف می شوند و روش صاف کردن پنج غلتکی برای اطمینان از استحکام خرپا تمام شده اتخاذ می شود.
|
| 5 | مکانیسم خم شدن میله شکم | یک راه تعیین شده |
1، خم شدن نوسان، خم شدن فولاد با قدرت سروو، همزمانی خوب، پایداری بالا، 2، مکانیسم سیم با موتور سروو دیگر، هماهنگ سازی بهتر با دقت بالاتر، با مکانیسم خم، دو موتور سروو مناسب، می تواند بدون تغییر توقف متوجه شود. عملکرد زمین خرپا، تا حد زیادی راندمان تولید را بهبود می بخشد.
|
| 6 | میزبان جوش | یک راه تعیین شده |
بالا و پایین هر نقطه جوش، در مجموع 2 ترانسفورماتور، قدرت کل ترانسفورماتور جوش بیش از 60 درصد کاهش یافته است.
|
| 7 | مکانیزم برش | یک راه تعیین شده |
حالت برش "قیچی" می تواند به طور موثر مشکلات جوشکاری ناشی از برش و فرآیند را حل کند و از انحراف جانبی و اعوجاج محصول نهایی خرپا در فرآیند برشی جلوگیری کند.تنظیم موقعیت برشی توسط سروو موتور و سروو موتور خمشی و سیمی برای دستیابی به برش دلخواه طول خرپا از همان نوع کنترل می شود.
|
| 8 | مکانیسم جمع آوری مواد | یک راه تعیین شده | پر کردن خودکار |
| 9 | سیستم کنترل الکتریکی | یک راه تعیین شده | |
| 10 | سیستم عامل | یک راه تعیین شده |
دکمه های عملیاتی و سایر قطعات از محصولات باکیفیت استفاده می کنند عملکرد و تنظیم راحت تجهیزات سرعت، پارامترهای جوشکاری و سایر موارد کار آسان سیستم تعیین وقت خرپا
|
| 11 | دستورالعمل ها، قطعات یدکی تصادفی و ابزار | یک راه تعیین شده | چیدمان استاندارد |
1.3 پارامترهای فنی تجهیزات:
| پروژه | واحد | داده ها | ملاحظات |
| چیدمان قاب تحمل بار | کیلوگرم | 2500 | ارتفاع میلگردهای نخ از 2 متر و ارتفاع میلگردهای جانبی از 1.3 متر بیشتر نیست. |
| تعداد خطوط تخمگذار | شخصی | 3 | |
| سرعت مستقیم | متر در دقیقه | ≤30 | باید با تنظیم جوش مطابقت داشته باشد |
| جوش برق ترانسفورماتور | کوا | 160×2 | کنترل تبدیل فرکانس، کاهش تلفات توان راکتیو، کار متناوب |
| قدرت موتور انتقال سیم | کیلووات | 5.5×3 | سرویس متناوب |
| قدرت موتور تشکیل میله جانبی | کیلووات | 3 | سیلندر + سروو موتور |
| قدرت موتور برشی مکانیکی | کیلووات | 11×1 | سرویس متناوب |
| فاصله خم شدن تاندون S | میلی متر | 200 | 250 و بالاتر بدون ارتفاع خرپا زاویه پایین |
| عرض تاندون S | میلی متر | 70-270 | عرض قابل تنظیم |
| قطر خمشی قوس میله S (قطر داخلی) | میلی متر | 10 | جایگزینی |
| عرض خرپا (تقویت کننده اصلی) | میلی متر | 70-270 | بسیار قابل تنظیم |
| قطر تاندون اصلی | میلی متر | Φ8-12 | Φ 8- تقویت کننده پیچ صفحه 12 |
| قطر تاندون S | میلی متر | Φ4-Φ8 | |
| طول خرپا تولیدی | متر | 0.4-6 | هر طولی را می توان در صورت نیاز تنظیم کرد |
| سرعت خط خرپا (صفحه) | متر در دقیقه | 6-12 | سرعت تولید پایدار 6-12 متر در دقیقه |
| جهت تخلیه تجهیزات | جهت ورودی و تخلیه را با توجه به برنامه ریزی واقعی سایت تعیین کنید | ||
| فشار گاز | Mpa | ≥0.7 | گاز باید منبع گاز تمیزی باشد که از فیلتراسیون و خشک شدن عبور می کند |
| مصرف گاز | m³/min | 3/4.5 | |
| طول خط تولید (طول * عرض * ارتفاع) | میلی متر | طول 45000 * 3000 * 3500 را می توان به طور مناسب تنظیم کرد | |
| وزن تجهیزات | تی | 18 (به استثنای لوازم جانبی و جعبه کنترل الکتریکی خارجی) | |
| توجه: تجهیزات استاندارد شامل مکانیزم خم پا، صنعتی سازی مسکونی بدون مکانیزم خم شدن پا، لطفا توضیح دهید. | |||
1.4 ویژگی های تجهیزات
1، قاب خط فولادی
سه مجموعه از میله فولادی دیسکی وجود دارد که قاب قرار می گیرد، با استفاده از حالت چیدمان چرخشی، حداکثر تحمل 2 تن.
هر قفسه مجموعه مجهز به یک دستگاه ترمز پنوماتیک جداگانه است.
هر مجموعه ای از قاب های چیدمان دارای مجموعه ای از مکانیسم های مستقل از قبل صاف کننده برای حذف پوسته اکسید سطح فولادی است.
2. مکانیسم تحویل سیم را تنظیم کنید
با استفاده از چندین دور صاف کردن، اثر صاف کننده خوب است، به دنده های فولادی آسیب نرسانید، سیم موتور با سرعت دو برابر.
هر مکانیزم تغذیه سیم را می توان به طور جداگانه کنترل کرد.
3،مکانیزم ذخیره سازی فولادی
قفسه ذخیره سازی باز جدید، حالت ذخیره سازی بافر، تسهیل تولید مداوم، جلوگیری از تقویت موثر جدید را اتخاذ کنید.
4. مکانیسم صاف کردن ترمینال
قبل از جوشکاری و شکل دهی، تقویت کننده اصلی و تقویت کننده میله شکم دو بار صاف می شوند و روش صاف کردن پنج غلتکی برای اطمینان از استحکام خرپا تمام شده اتخاذ می شود.
این مکانیسم نقش کلیدی در تنظیم صلبیت محصول خرپایی دارد.
5، مکانیزم و سیم شکل پرس میله شکمی
خم شدن نوسان میله، خم شدن فولاد توسط یک سروو قدرت برای تامین قدرت، هماهنگ سازی خوب، پایداری بالا.
خم شدن میلگرد ادامه دارد (مکانیسم خمش حرکت دایره ای و چرخش به سمت بالا و پایین بدون تاخیر است)، سرعت شکل دهی سریع است.
قالب های قالب گیری میله های فولادی به صورت استوانه ای رو به سطح میله های فولادی بدون خط و خش هستند.
مکانیسم تامین سیم توسط یک موتور سروو تغذیه می شود که همگام سازی بهتر و دقت بالاتری دارد.با مکانیزم خمشی، هماهنگی کامل دو موتور سروو می تواند عملکرد تغییر گام خرپا را بدون توقف تحقق بخشد، که راندمان تولید را تا حد زیادی بهبود می بخشد.
6. قسمت جوش
بالا و پایین هر نقطه جوش، در مجموع 2 ترانسفورماتور.
دو گروه در مجموع دارای 4 پرس فشار با هماهنگ سازی خوب هستند.
سیلندر جوش دارای سکته مغزی کوچک، استحکام زیاد، سرعت جوش سریع و کیفیت بالا است.
با استفاده از روش بستن پنوماتیک، جوش سیلندر با استفاده از مارک با کیفیت بالا.
الکترود جوشکاری از کروم و آلیاژ مس زیرکونیوم ساخته شده است
مجهز به مکانیزم موقعیت یابی برای اطمینان از شکل و اندازه جوش.
روش جوشکاری نقطه ای مقاومتی دو نقطه قدرت نصب شده را تا 60 درصد در مقایسه با همتاها کاهش می دهد و پارامترهای جوش هر اتصال لحیم کاری را می توان جداگانه تنظیم کرد.
سر الکترود چهار حالته را می توان برای 4 بار استفاده مجدد کرد و هزینه استفاده 3 برابر کاهش می یابد.
7. مکانیسم برش
حالت "قیچی" می تواند به طور موثر مشکل جوشکاری ناشی از فرآیند برشی را حل کند و از جانبی و اعوجاج محصول خرپایی در فرآیند برشی جلوگیری کند.
سرعت برشی سریع، جوشکاری نیازی به خاموش شدن ندارد.
برای برش با استحکام بالا در اتصالات جوش میله اصلی و میله های جانبی، آخرین استحکام بالا جدید توسعه یافته اتخاذ شده است.
فولاد قالب ارتجاعی.
8. سیستم کنترل لوازم الکتریکی
با استفاده از سیستم کنترل Hechuan، پایداری بالا.
9. سیستم عامل
دکمه های عملیاتی و سایر قطعات از محصولات باکیفیت استفاده می کنند.
عملکرد و تنظیم راحت تجهیزات.
سرعت، پارامترهای جوشکاری و سایر موارد کار آسان.
1.5 پیکربندی تجهیزات و مارک اصلی
| نام | نام تجاری |
توضیح ملاحظات |
| صفحه عملیات | ایالت عمومی کونلون | این یک صفحه نمایش لمسی هوشمند اینترنت اشیا با پردازنده ARM به عنوان هسته و 800 مگاهرتز است.این محصول برای استفاده از صفحه نمایش 10 اینچی TFT LCD با وضوح 1024 * 600، صفحه نمایش لمسی مقاومتی چهار سیم و نرم افزار پیکربندی McsgPro از پیش نصب شده طراحی شده است. |
| PLC | هچوان | عملکرد بالا، ساختار فشرده، عملکرد قدرتمند، پایداری بالا |
| سروو موتور | هچوان | عملکرد بالا، قابلیت اطمینان بالا و کیفیت بالا |
| کنترل ولتاژ پایین | چینت | مارک های معروف داخلی، کیفیت پایدار، قابلیت اطمینان بالا |
| منبع تغذیه حالت سوئیچینگ | تایوان مینگ وی | نام تجاری معروف تایوان، بیش از 30 سال تجربه تحقیق و توسعه و تولید |
| ترانسفورماتور جوشکاری | چنگ تای | فناوری جوش ژاپنی را بپذیرید |
| جزء پنوماتیک | مهمان حیاط | نام تجاری شناخته شده تایوان، کیفیت خوب، قابلیت اطمینان بالا، بار بالا |
| شیر الکترومغناطیسی | مهمان حیاط | |
| سیلندر جوش | سیلندر سفارشی دو نیروی | سرعت بالا، قدرت کافی و پایداری بالا |
| کنترل کننده جوش | گولونگ شانگهای | عملکرد محصول پایدار، کیفیت قابل اعتماد، |
| جعبه کاهش | رنگین کمان ژجیانگ | عملکرد پایدار و قابل اعتماد |
| ریل راهنمای خطی | نقره تایوان | بار بالا، دقت بالا، سرعت بالا، دقت بالا |
| یاتاقان | N sk | کیفیت واردات، کیفیت پایدار، قابلیت اطمینان بالا |
| سیم، کابل | گوانگدونگ یینگکه | مواد عالی، عایق قوی، خروج از مرکز پایین |
2. دستگاه آب سرد
پارامترهای فنی و پیکربندی چیلر هوا خنک
|
مدل پروژه |
RX-05A | پیکربندی کنید | |
| منبع | 380V/3PH/50HZ | ||
|
خروجی یخچال |
K cal/h | 12900 | |
| کیلووات | 15 | ||
| توان کل را وارد کنید | کیلووات | 4.48 | |
| کرایوژن | نام | R22 | واردات رسانه های سرد با کیفیت بالا |
| روش کنترل | مویرگی | ||
|
موتور تراکمی |
نوع | نوع گرداب | چرخ دره آمریکایی |
| توان (کیلووات) | 3.75 | ||
| شماره (PH) | 5 | ||
| پنکه | توان (کیلووات) | 0.18 * 2 | فن کم صدا |
| حجم هوا (m³/h) | 7840 | ||
|
کندانسور |
نوع | مبدل حرارتی پره ای با راندمان بالا با هوا خنک می شود | مبدل حرارتی پره ای با راندمان بالا با هوا خنک می شود |
| حجم هوای خنک کننده (m³/h) | 5000 | ||
|
تبخیر سنج |
نوع | نوع مخزن مخزن آب (استیل ضد زنگ) | نوع مخزن مخزن آب (استیل ضد زنگ) |
| سرعت جریان آب منجمد (m³ / ساعت) | 2.5 | ||
| ظرفیت مخزن (L) | 60 | ||
| داخل و خارج از قطر لوله آب | 1 اینچ | ||
| پمپ آب | توان (کیلووات) | 0.37 | Aosource (2 سال گارانتی) |
| رئیس تحویل (متر) | 20 | ||
| سرعت جریان (m³/h) | 6 | ||
|
گارد امنیت |
نسخه چهره |
حفاظت از گرمای بیش از حد کمپرسور، حفاظت در برابر جریان بیش از حد، حفاظت در برابر فشار بالا و پایین، حفاظت از دمای بیش از حد، جریان حفاظت کمیت، حفاظت از توالی فاز/حفاظت کمبود فاز، حفاظت از گرمای بیش از حد اگزوز، آب اتلاف گرما با سیستم هشدار خودکار استاندارد مطابقت ندارد |
نسخه کامپیوتر Bang Pu |
| جدول فشار قوی و پایین | تایوان JAVE | ||
| فیلتر | آمریکا ALCO | ||
| رله چرخش فاز |
اشنایدر فرانسه |
||
| کنتاکتور | |||
| کلید اصلی | |||
| توضیحات کامل | وزن (کیلوگرم) | 174.5 | بسته بندی قاب چوبی |
| ابعاد طرح (میلی متر) | 1310*630*1230 | ||
| آماده سازی سطح | برد اصلی 2 میلی متر، صفحه آب بندی 1.5 میلی متر | پلاستیک اسپری الکترواستاتیک | |
3. کمپرسور هوا
پارامترهای فنی دستگاه پیچ هوا خنک BK 22-8 ZG
| گروه پیچ | 5:6 روتور تد |
| حالت فشرده سازی | پیوسته، تک سطح |
| فشار خروجی هوای فشرده | پ2= 0.8 مگا پاسکال |
| روش خنک کردن | خنک کننده هوای اجباری |
| دمای خروجی هوای فشرده | از 10 تا 15 درجه بالاتر از دمای محیط |
| مقدار روغن روان کننده | حدود 8.6 لیتر |
| سرعت موتور | N=2930r/min |
| رتبه قدرت | 22 کیلو وات |
| میزان تخلیه | V=3.45 متر3/ دقیقه |
| وزن کار | حدود 390 کیلوگرم |
| حد بالایی دمای هوا | 45 درجه سانتیگراد |
| حد پایین دمای هوا | 0℃ |
| مصرف روغن | محتوای روغن اگزوز کمتر از 3 PPM است |
| سر و صدا |
74dB(A) |
| اندازه خارجی (طول، عرض و ارتفاع) (میلی متر) | 1200×800×1120 |
